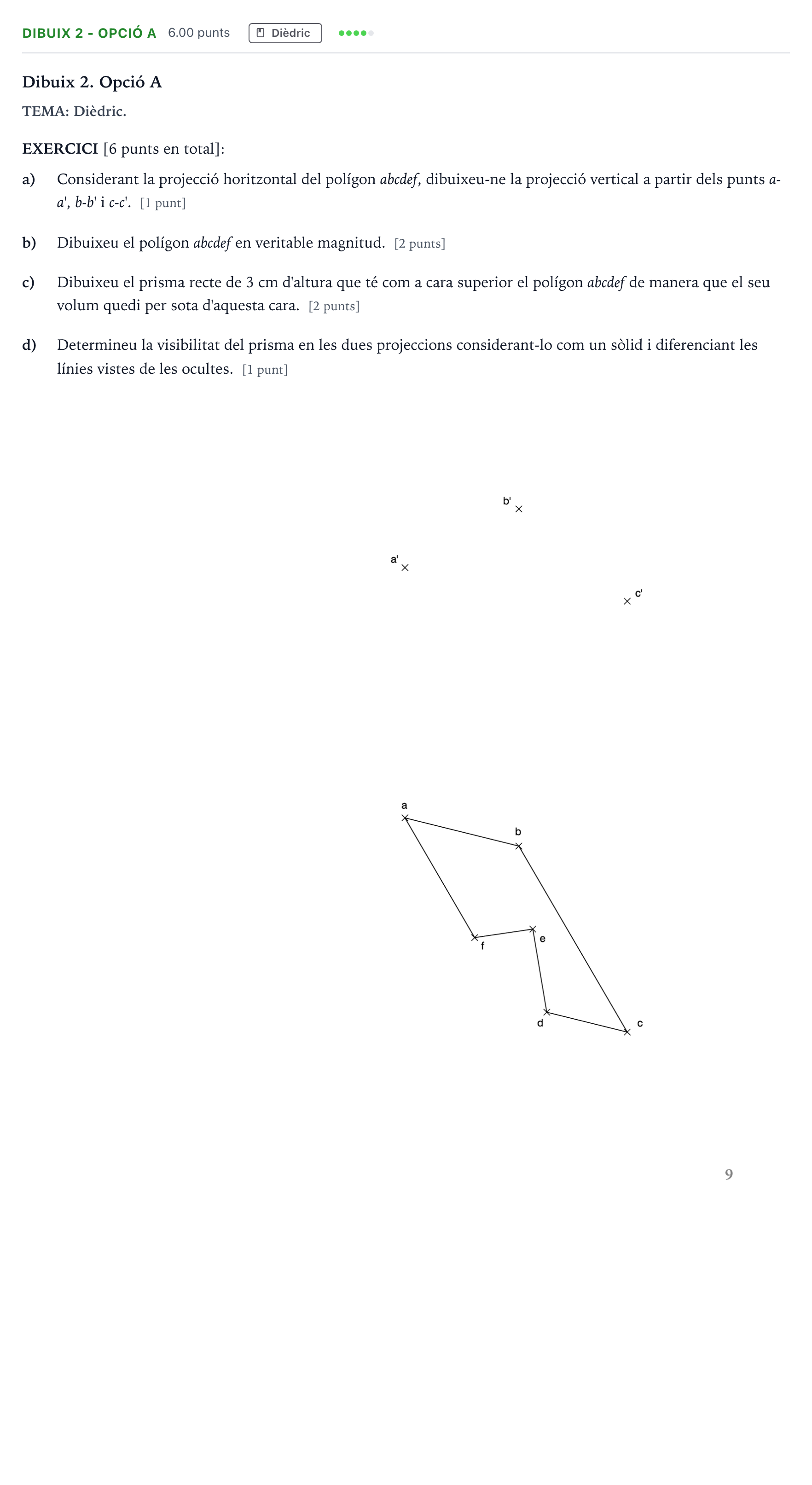

Ejercicio Dibuix 2 - Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 1 2021

Dibuix 2. Opció A: Projeccions dièdriques, veritable magnitud i prisma recte amb visibilitat

Solución: Resolució completa del problema: - Projecció vertical $a'b'c'd'e'f'$ del polígon completada utilitzant la condició de coplanaritat a partir de les traces o rectes característiques del pla definit per $a-a'$, $b-b'$ i $c-c'$. - Veritable magnitud de la cara superior $abcdef$ mitjançant abatiment del pla. - Traçat de les arestes laterals perpendiculars a la cara superior en ambdues projeccions dièdriques, amb una longitud real de $3\text{ cm}$ (obtinguda per abatiment o tercera projecció/gir). - Determinació correcta de la visibilitat (línies vistes en traç continu i arestes ocultes en traç discontinu) en projecció horitzontal i vertical.
