Ejercicio Dibuix 2. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 2 2021

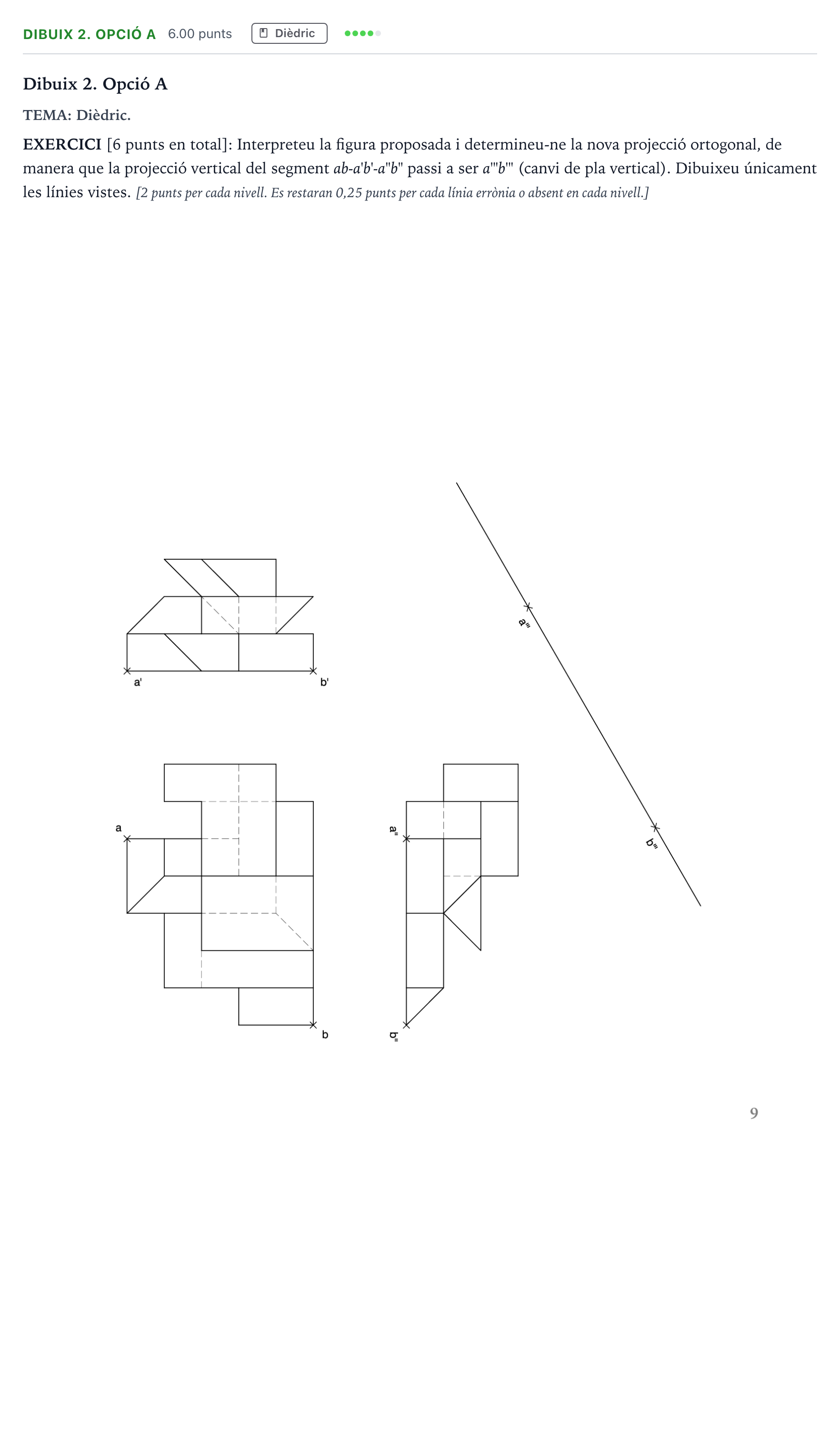

Interpreteu la figura proposada i determineu-ne la nova projecció ortogonal, de manera que la projecció vertical del segment ab-a'b'-a"b" passi a ser a'"b'" (canvi de pla vertical). Dibuixeu únicament les línies vistes.

Solución: Resolució de la nova projecció vertical obtinguda a partir de les projeccions ortogonals donades mitjançant el canvi de pla vertical definit per la nova línia de terra sobre la qual es projecta el segment $a'''b'''$. S'obtenen les formes i arestes vistes per a cadascun dels tres nivells d'altura traslladant cotes relatives i projectant perpendicularment des de la planta.
