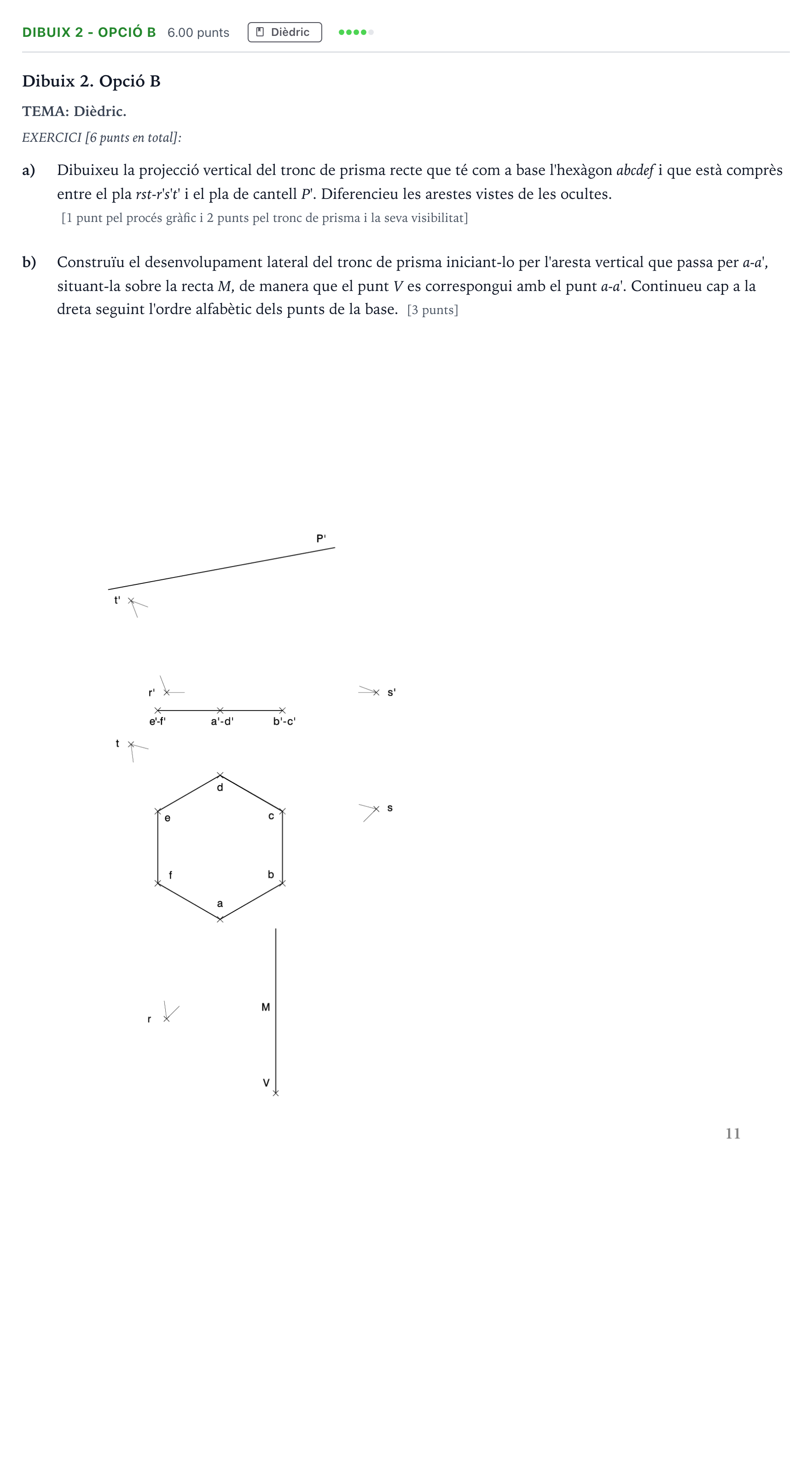

Ejercicio Dibuix 2 - Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2021

Dibuixeu la projecció vertical del tronc de prisma recte i construïu el seu desenvolupament lateral.

Solución: Criteris de correcció: Apartat a: - 1 punt pel procés gràfic utilitzat per determinar les cotes dels vèrtexs de la base inferior pertanyents al pla $rst$. - 2 punts per la representació del tronc de prisma en projecció vertical, amb la correcta diferenciació de les arestes vistes i ocultes. Apartat b: - 3 punts per la construcció del desenvolupament lateral del tronc de prisma, començant per l'aresta $a$ sobre la recta $M$ en el punt $V$ i seguint l'ordre alfabètic cap a la dreta amb les vertaderes magnituds de les arestes i cares.
