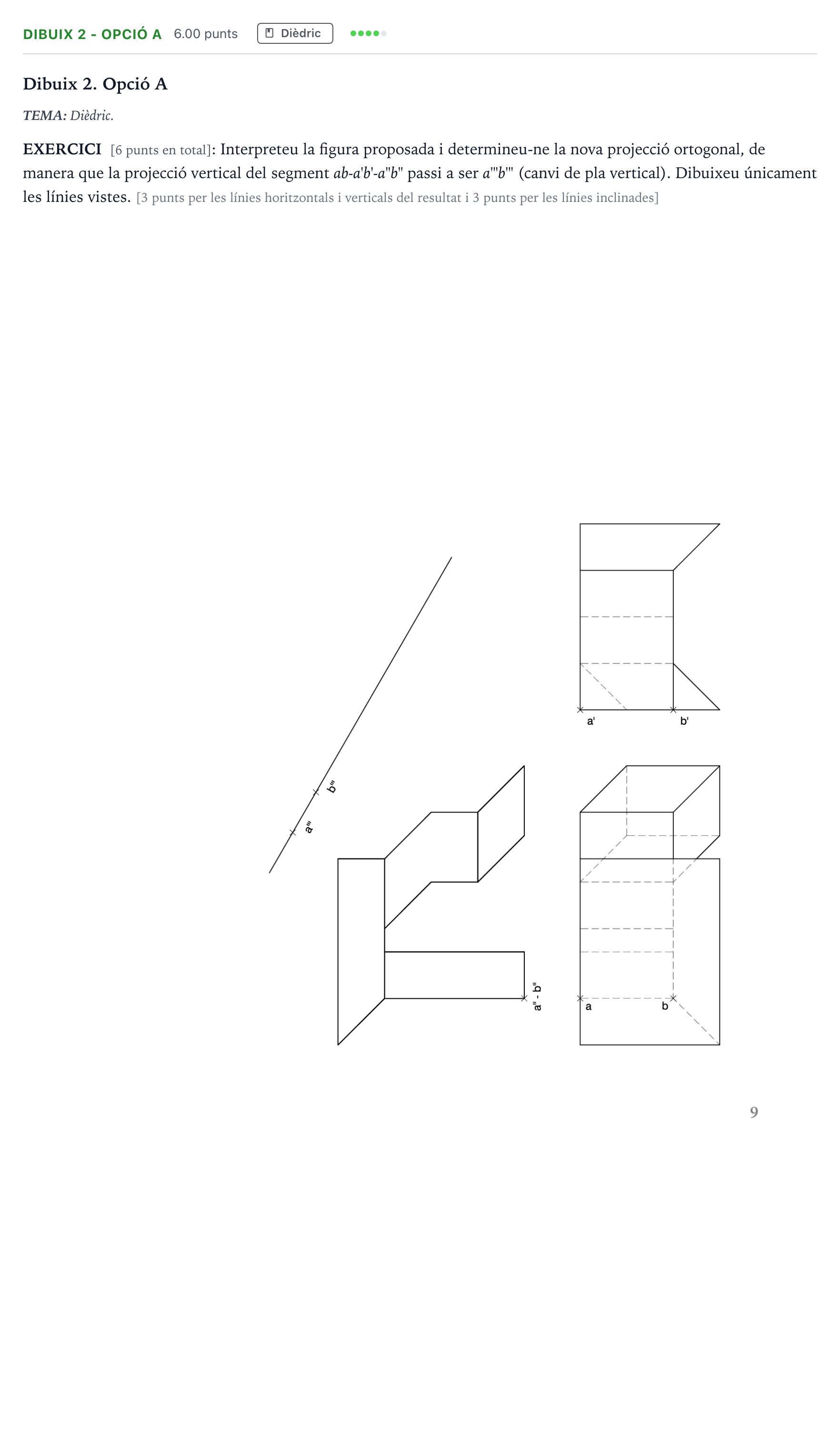

Ejercicio Dibuix 2 - Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2021

Interpreteu la figura proposada i determineu-ne la nova projecció ortogonal, de manera que la projecció vertical del segment ab-a'b'-a"b" passi a ser a'"b'" (canvi de pla vertical). Dibuixeu únicament les línies vistes.

Solución: Resolució de la nova projecció ortogonal mitjançant el canvi de pla vertical: - Traçat de les rectes projectants perpendiculars a la nova posició de referència $a'''b'''$ des de la planta (o utilitzant la direcció ortogonal al nou pla vertical). - Trasllat directe de les cotes originals de cada vèrtex mesurades a la projecció vertical prèvia. - Unió dels vèrtexs dibuixant únicament les arestes vistes de la peça resultant.
