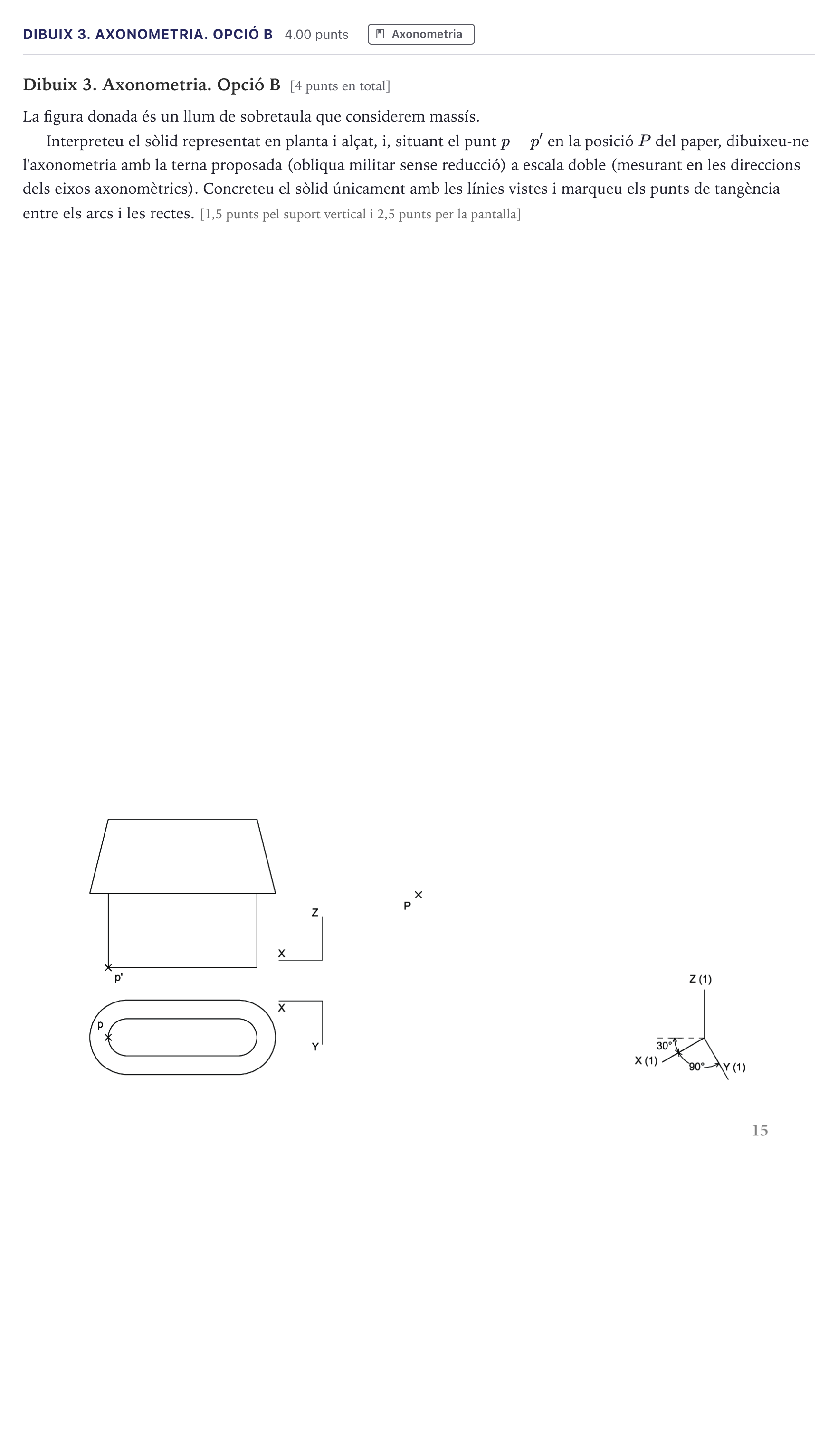

Dibuix 3. Axonometria. Opció B [4 punts en total]

La figura donada és un llum de sobretaula que considerem massís.

Interpreteu el sòlid representat en planta i alçat, i, situant el punt $p-p'$ en la posició $P$ del paper, dibuixeu-ne l'axonometria amb la terna proposada (obliqua militar sense reducció) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes i marqueu els punts de tangència entre els arcs i les rectes. [1,5 punts pel suport vertical i 2,5 punts per la pantalla]
