Enunciado

Dibuix 3. Axonometria. Opció A

[4 punts en total]

Les roques basàltiques formen prismes hexagonals de manera natural.

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (obliqua militar sense reducció) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1 punt per la base i 1 punt per cadascun dels tres volums prismàtics]

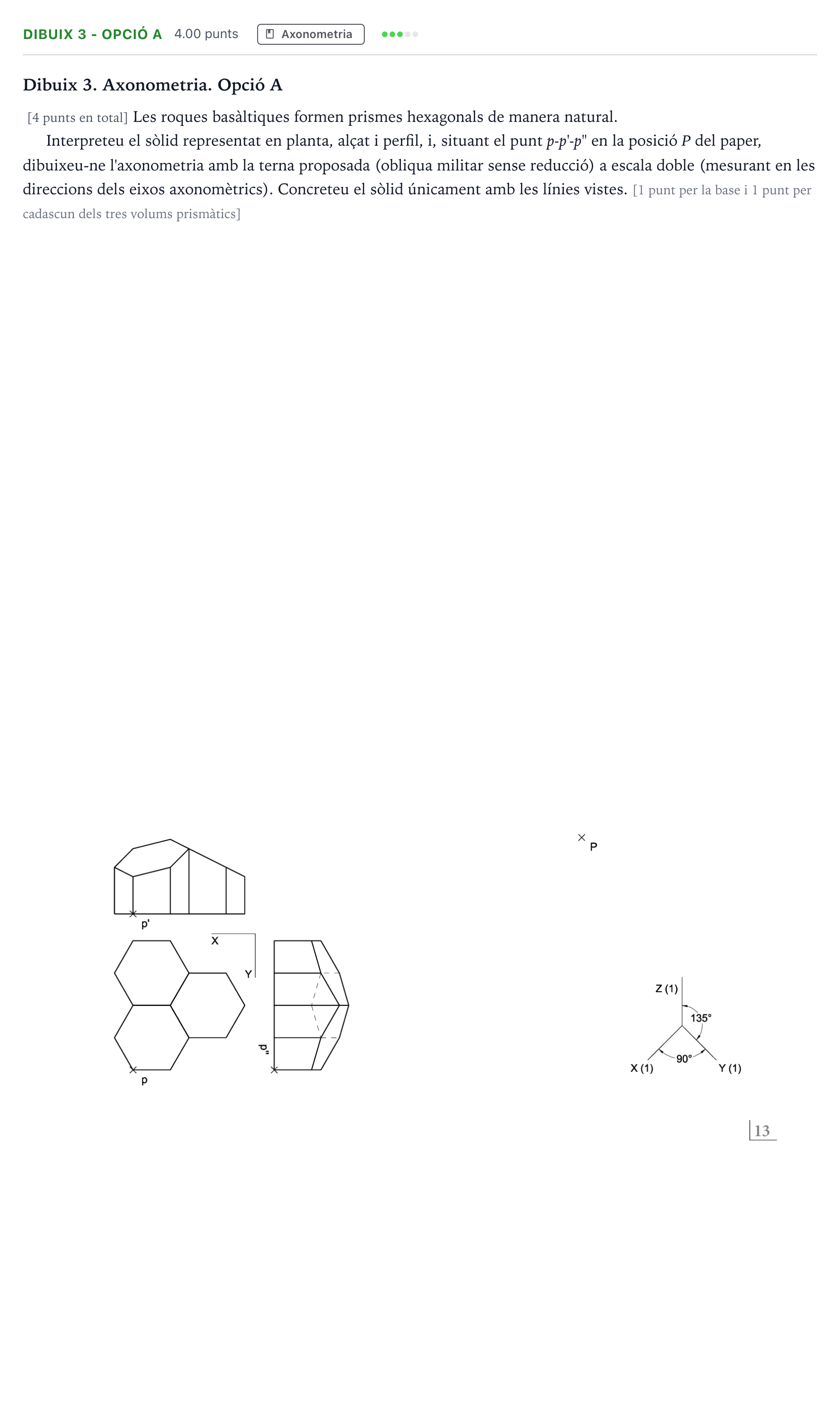

Enunciado: Ejercicio Dibuix 3 - Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2025

Solución

Según los criterios oficiales de corrección

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (obliqua militar sense reducció) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Representació del sòlid complet en perspectiva axonomètrica militar a escala 2:1 amb traç continu per a totes les arestes vistes.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
