Ejercicio Dibuix 3. Axonometria. Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 2 2026

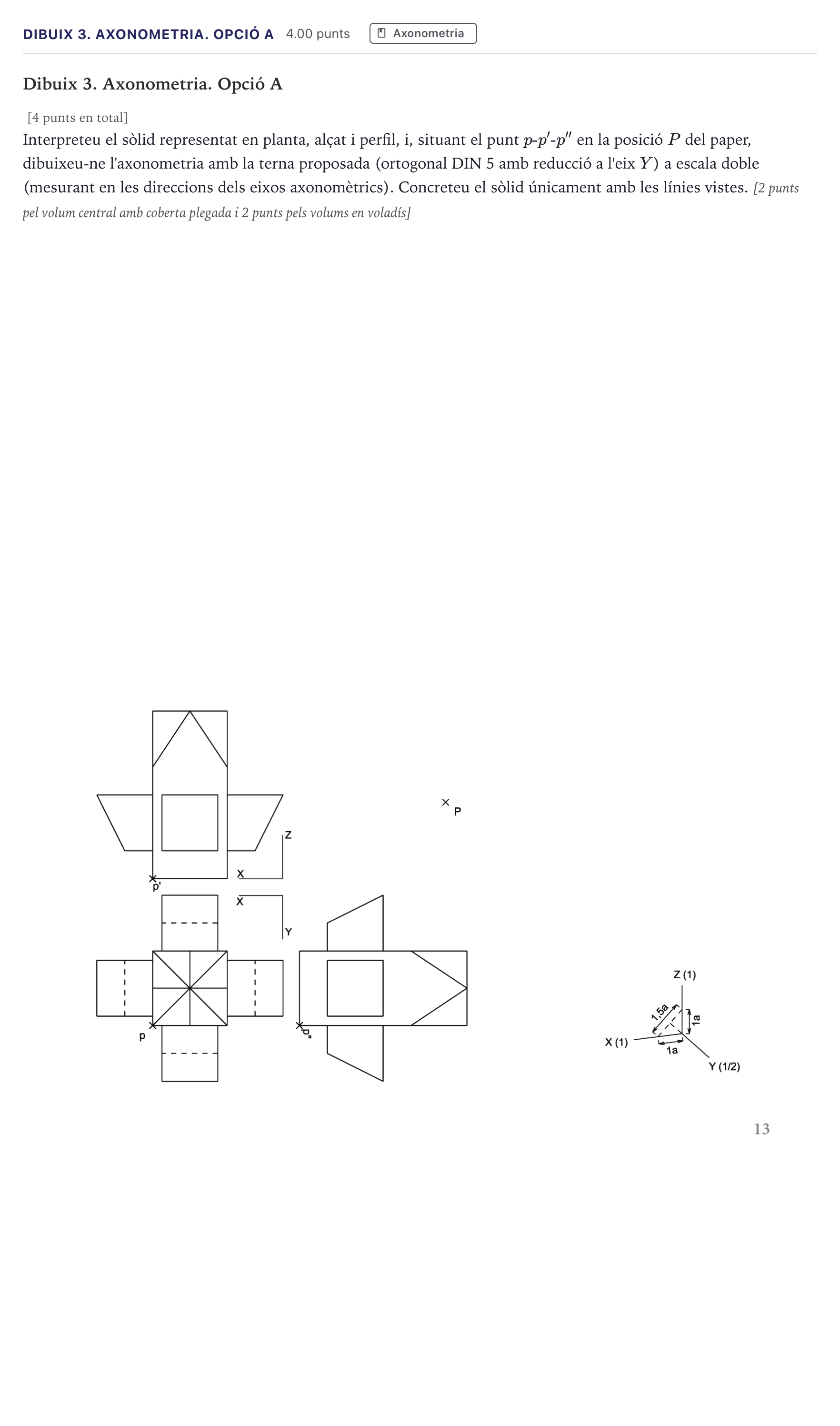

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal DIN 5 amb reducció a l'eix Y) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Representació axonomètrica ortogonal DIN 5 a escala doble del sòlid a partir del punt $P$, concretat únicament amb les línies vistes: volum central prismàtic amb coberta plegada a quatre aigües en punta de diamant i els quatre cossos o volums en voladís trapezoidals adossats a les cares verticals.
