Ejercicio Dibuix 3. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2026

Tema: Axonometria · Del examen Juny Serie 1 (2026)

Enunciado

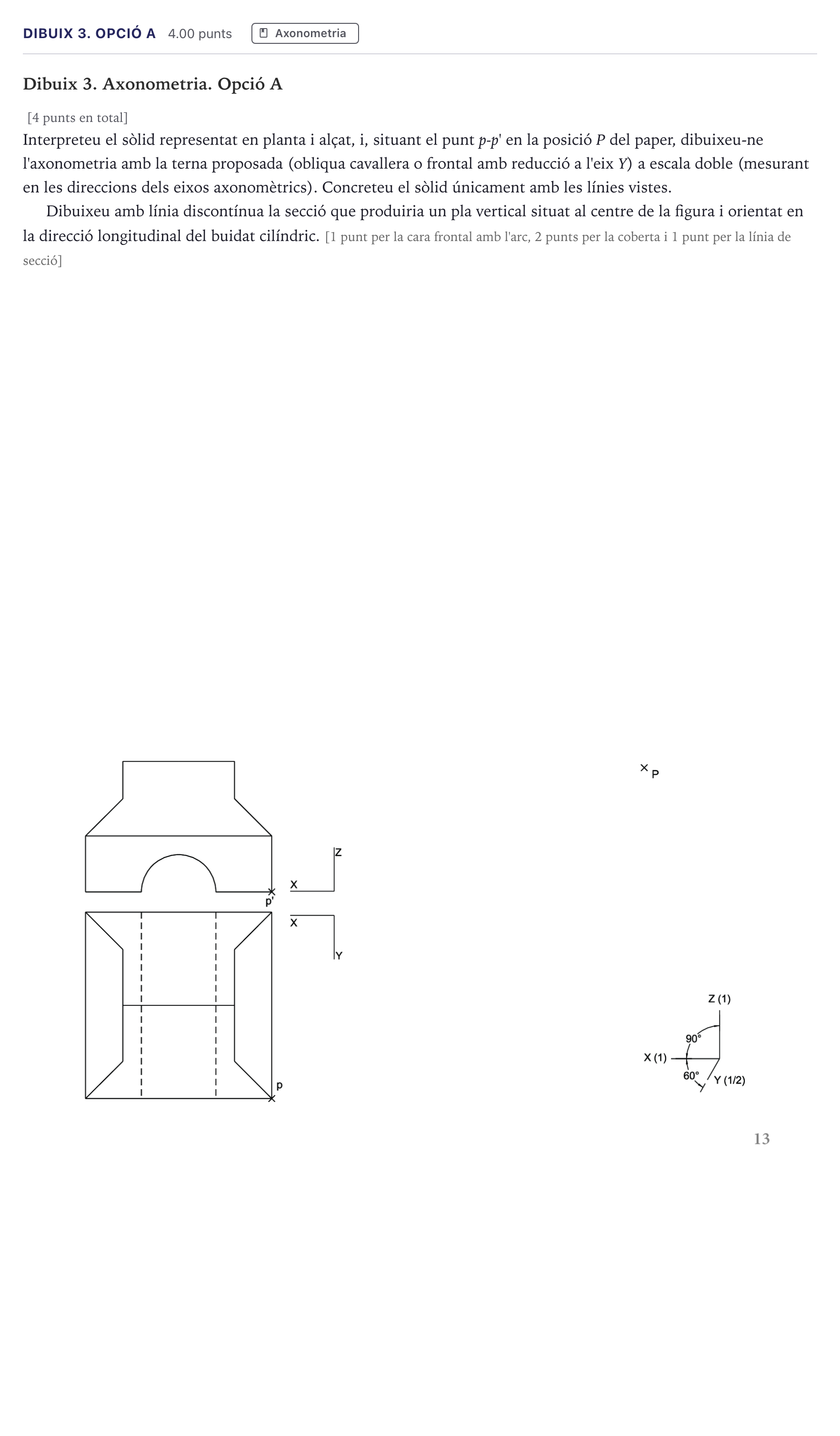

Dibuix 3. Axonometria. Opció A

[4 punts en total]

Interpreteu el sòlid representat en planta i alçat, i, situant el punt p-p' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (obliqua cavallera o frontal amb reducció a l'eix Y) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Dibuixeu amb línia discontínua la secció que produiria un pla vertical situat al centre de la figura i orientat en la direcció longitudinal del buidat cilíndric. [1 punt per la cara frontal amb l'arc, 2 punts per la coberta i 1 punt per la línia de secció]

Enunciado: Ejercicio Dibuix 3. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2026

Solución

Según los criterios oficiales de corrección

Interpreteu el sòlid representat en planta i alçat, i, situant el punt p-p' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada a escala doble. Dibuixeu amb línia discontínua la secció que produiria un pla vertical situat al centre de la figura i orientat en la direcció longitudinal del buidat cilíndric.

Solución: Representació en perspectiva cavallera frontal a escala 2:1 amb coeficient de reducció $1/2$ a l'eix $Y$ , mostrant únicament les arestes vistes de la peça i la traça de la secció vertical central amb línia discontínua.
