Ejercicio Dibuix 3 - Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2025

Tema: Axonometria · Del examen Juny Serie 1 (2025)

Enunciado

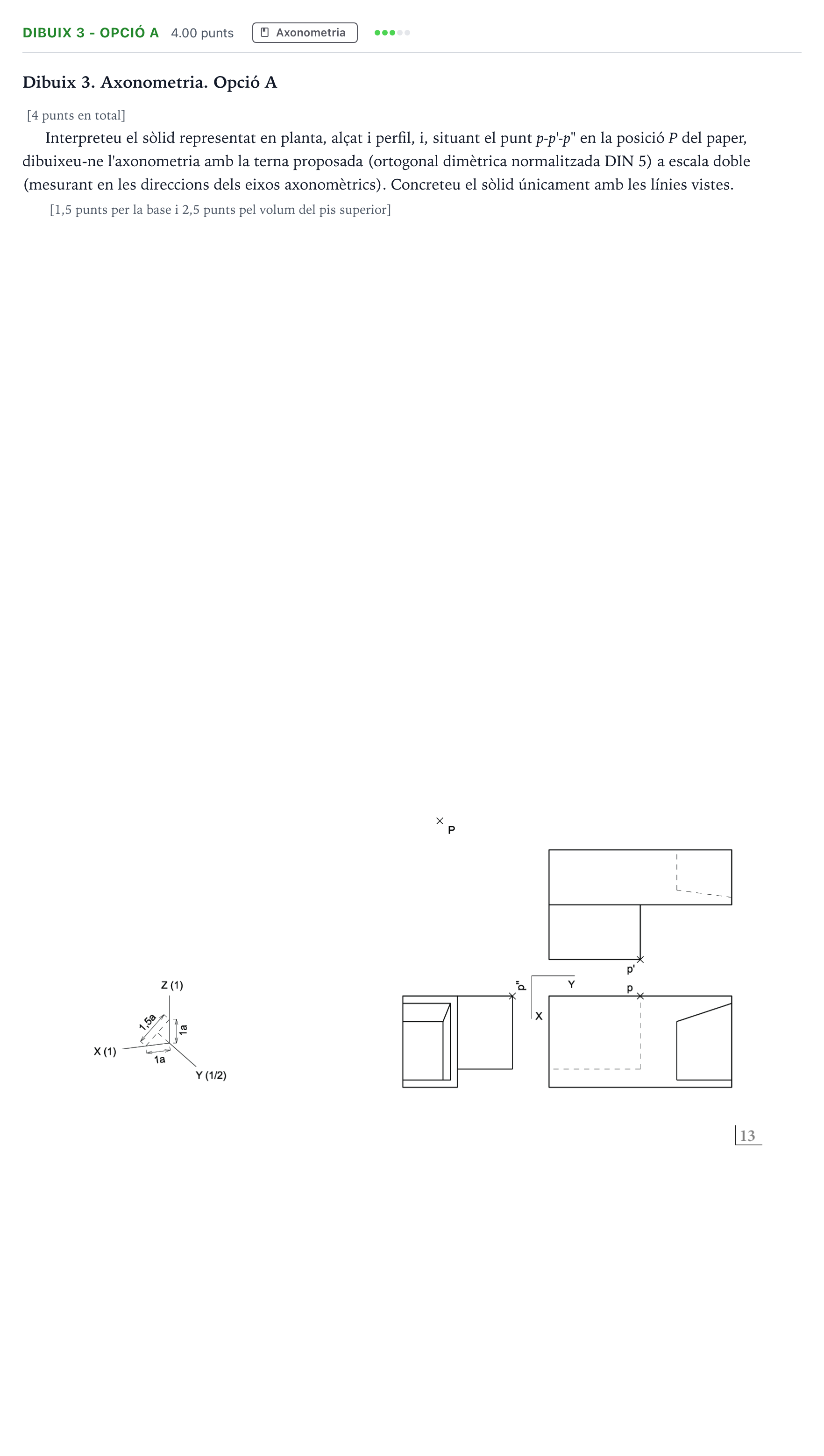

Dibuix 3. Axonometria. Opció A

[4 punts en total]

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1,5 punts per la base i 2,5 punts pel volum del pis superior]

Enunciado: Ejercicio Dibuix 3 - Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2025

Solución

Según los criterios oficiales de corrección

Dibuixeu l'axonometria ortogonal dimètrica normalitzada DIN 5 a escala doble del sòlid representat.

Solución: Representació del sòlid axonomètric amb línies vistes: - Base inferior prismàtica rectangular situada a partir del punt de referència PP. - Cos superior buidat en forma d'U amb rampa inclinada descendent posterior cap a davant. - Dibuix a escala doble (2:1) seguint les direccions dels eixos axonomètrics.
