Dibuix 3. Axonometria. Opció B

[4 punts en total]

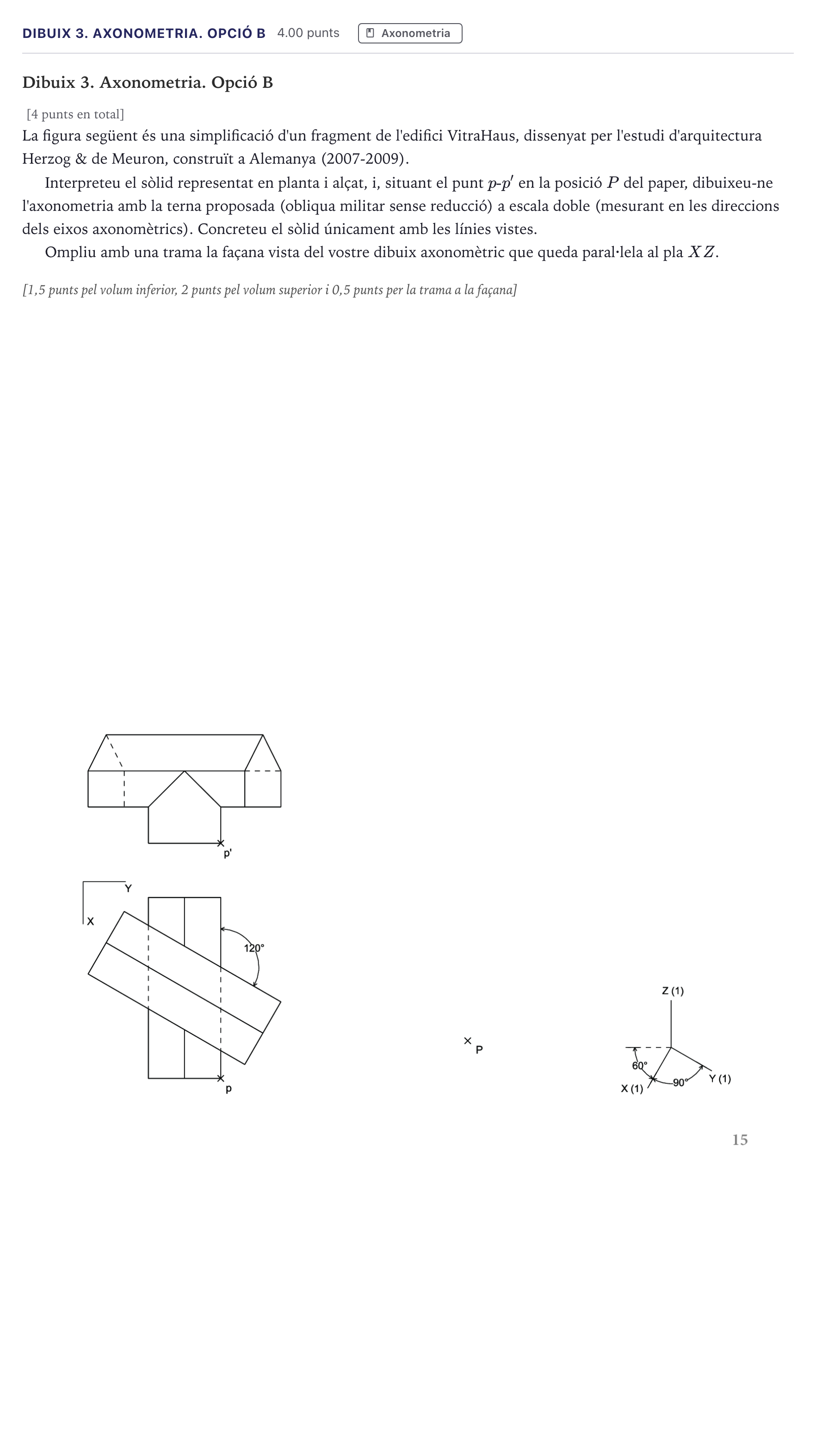

La figura següent és una simplificació d'un fragment de l'edifici VitraHaus, dissenyat per l'estudi d'arquitectura Herzog & de Meuron, construït a Alemanya (2007-2009).

Interpreteu el sòlid representat en planta i alçat, i, situant el punt $p\text{-}p'$ en la posició $P$ del paper, dibuixeu-ne l'axonometria amb la terna proposada (obliqua militar sense reducció) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Ompliu amb una trama la façana vista del vostre dibuix axonomètric que queda paral·lela al pla $XZ$.

[1,5 punts pel volum inferior, 2 punts pel volum superior i 0,5 punts per la trama a la façana]
