Ejercicio Dibuix 3 - Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 4 2025

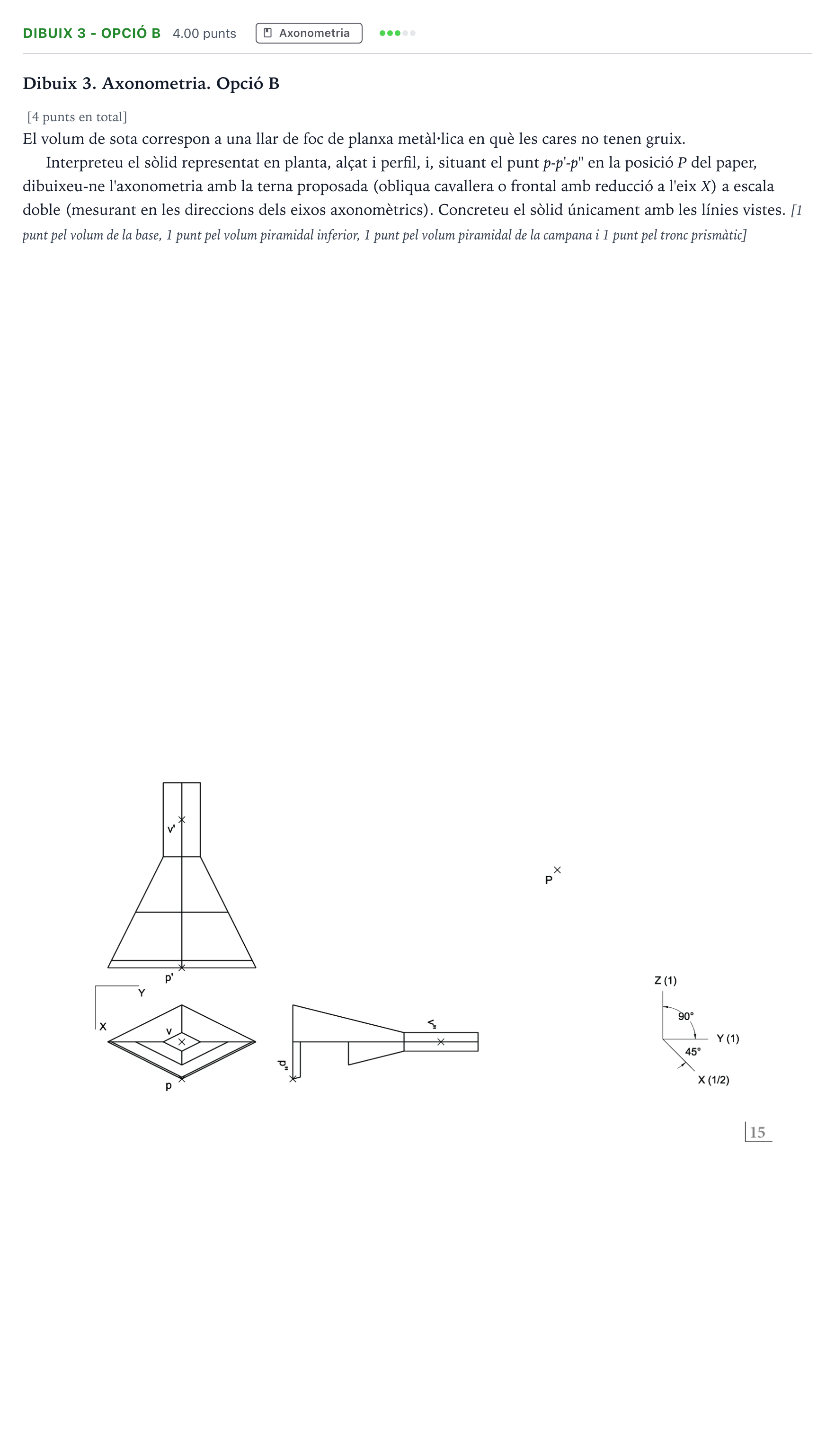

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (obliqua cavallera o frontal amb reducció a l'eix X) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Criteri de correcció i descripció del resultat: - Volum de la base: 1 punt. - Volum piramidal inferior: 1 punt. - Volum piramidal de la campana: 1 punt. - Tronc prismàtic superior: 1 punt. S'han de dibuixar a escala doble (2:1) amb coeficient de reducció a l'eix $X$ de $1/2$ (efecte multiplicador net de $\times 1$ en l'eix $X$, i de $\times 2$ en els eixos $Y$ i $Z$). El sòlid ha d'estar definit únicament per les arestes vistes des de la posició d'observació axonomètrica.
