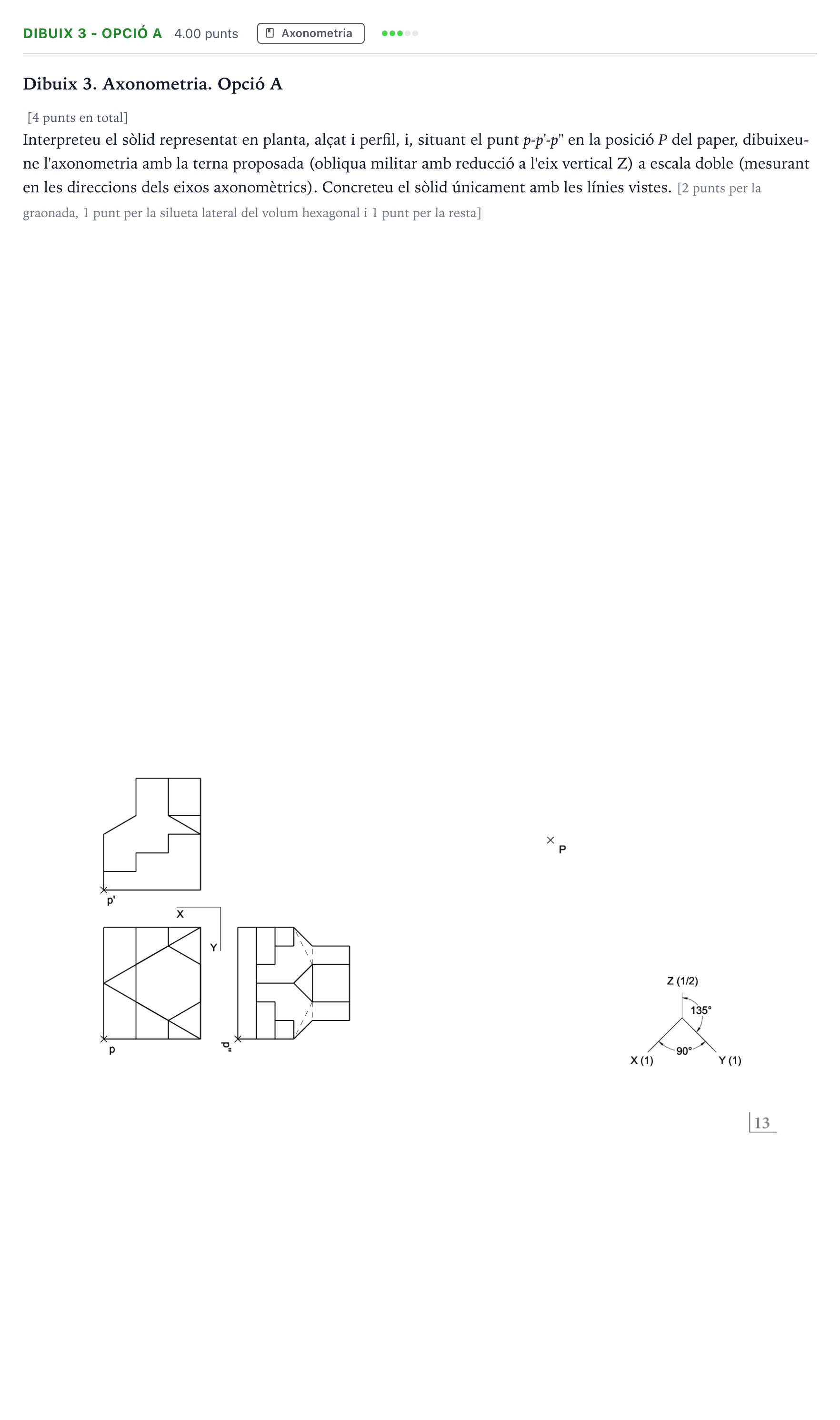

Ejercicio Dibuix 3 - Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 4 2025

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (obliqua militar amb reducció a l'eix vertical Z) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Resolució completa de la perspectiva cònica/militar amb la terna indicada, a escala doble a les dimensions de la planta (eixos X i Y) i aplicant la reducció d'1/2 a l'eix vertical Z (quedant les alçades en proporció 1:1 respecte a les vistes originals). Representació exclusivament de les arestes vistes de la graonada, el volum prismàtic hexagonal i les superfícies inclinades adjacents.
