Enunciado

Dibuix 3. Axonometria. Opció A

[4 punts en total]

El dibuix següent és una simplificació del volum de l'edifici del Disseny Hub Barcelona (2008-2013), obra d'MBM Arquitectes.

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (obliqua cavallera o frontal amb reducció a l'eix Y) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Si el dibuix dièdric està fet a escala 1:1.000, escriviu a la casella situada a la dreta del dibuix quina és l'alçària total real de l'edifici en metres.

[1 punt per la façana frontal, 1 punt pel volum de l'escala, 1,5 punts pel volum principal i 0,5 punts per l'alçària]

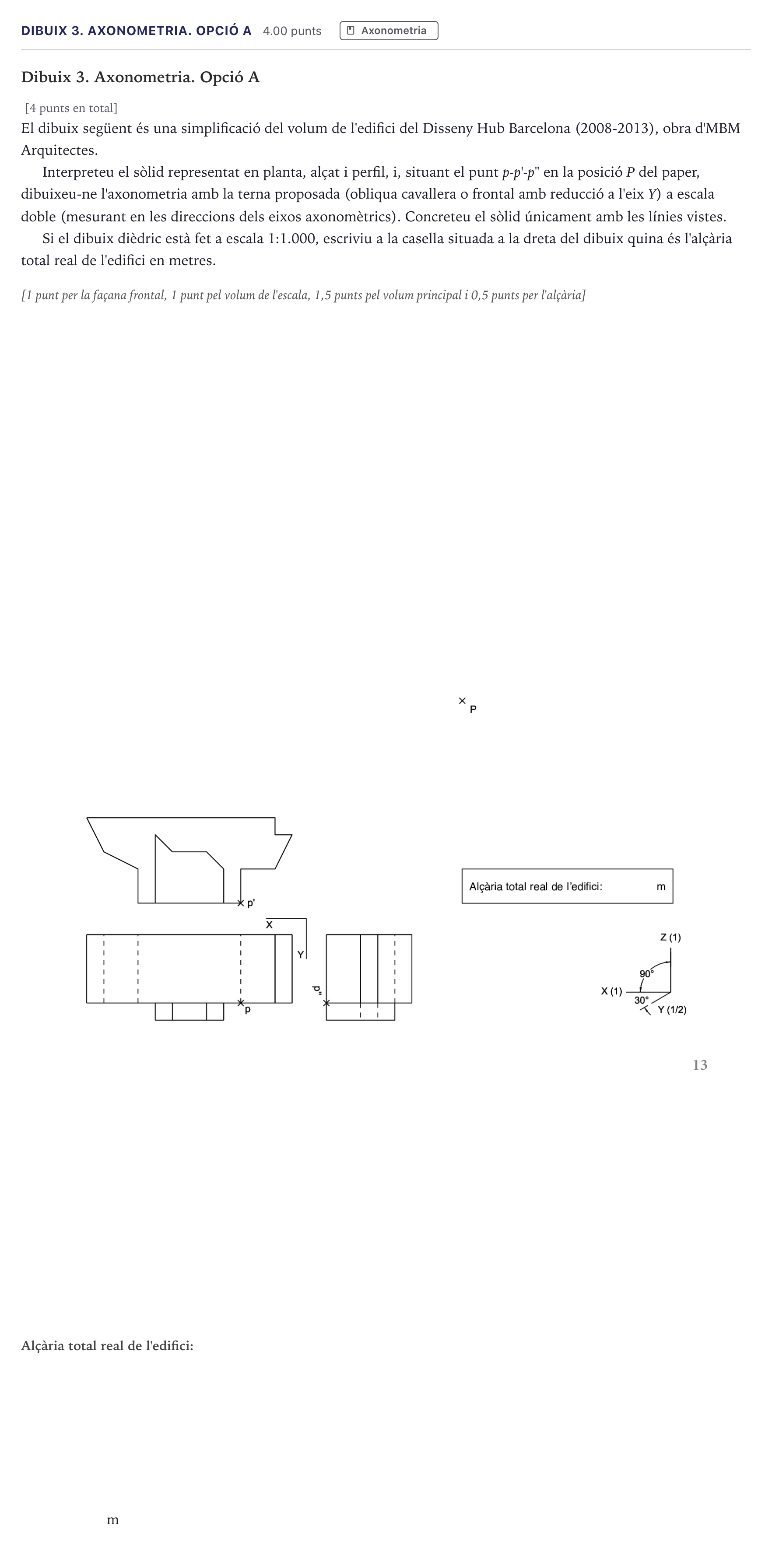

Enunciado: Ejercicio Dibuix 3. Axonometria. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2026

Solución

Según los criterios oficiales de corrección

Si el dibuix dièdric està fet a escala 1:1.000, escriviu a la casella situada a la dreta del dibuix quina és l'alçària total real de l'edifici en metres.

Solución: 25

Solución: Construcció completa de la perspectiva cavallera del volum de l'edifici a escala 2:1 a partir del punt P, amb la reducció d'1/2 en la direcció de l'eix Y i sense reducció en les direccions dels eixos X i Z, representant únicament les línies vistes.
