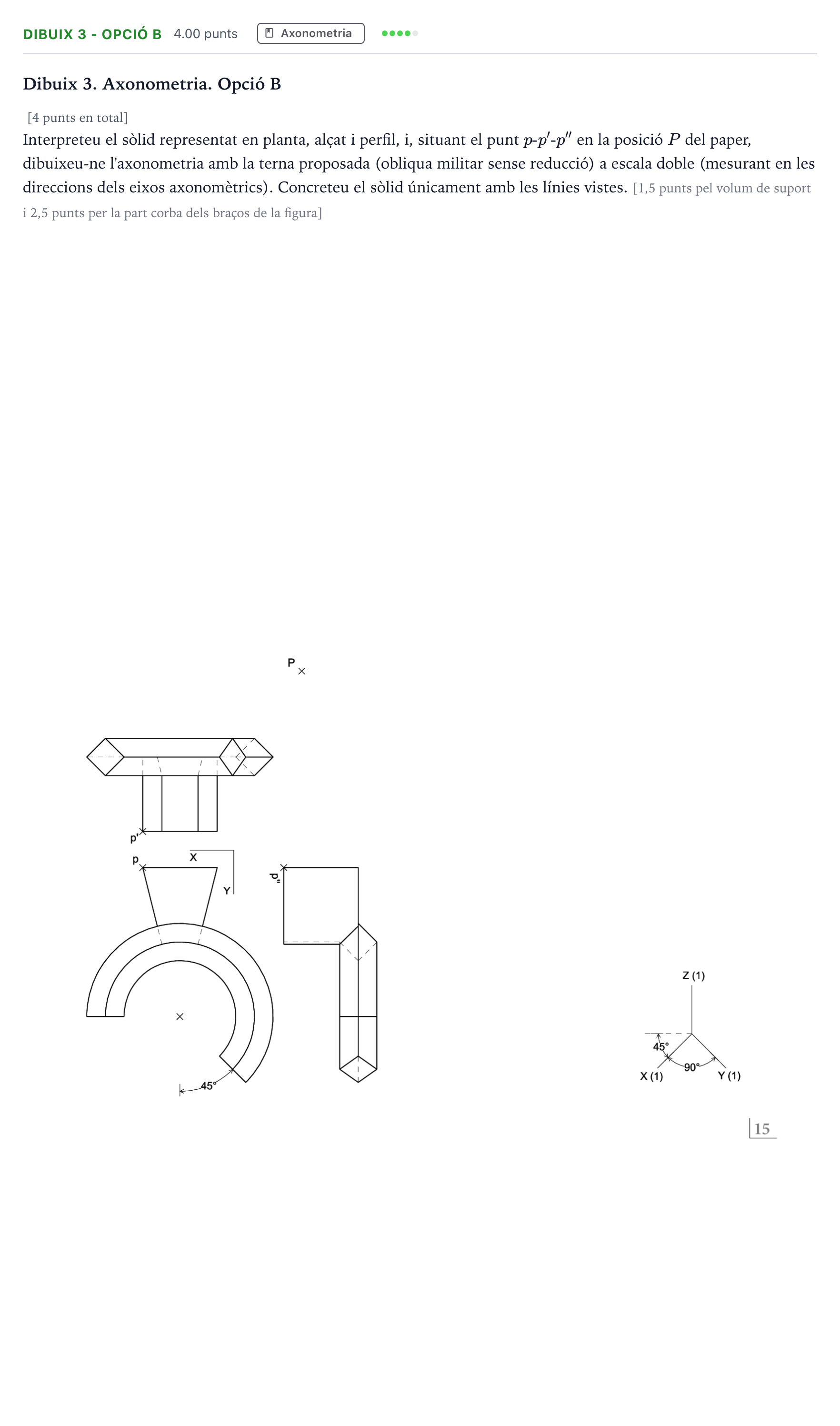

Ejercicio Dibuix 3 - Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2025

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (obliqua militar sense reducció) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Construcció de la perspectiva militar a escala 2:1 del sòlid a partir del vèrtex $P$. - Volum de suport: prisma truncat de base trapezoïdal i cares planes segons les direccions dels eixos axonomètrics. - Part corba dels braços: arcs de circumferència paral·lels al pla $XY$ traçats a escala doble en les diferents cotes d'alçària $Z$, amb arestes vistes corresponents a la secció romboïdal/prismàtica corba.
