Ejercicio Dibuix 3. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2026

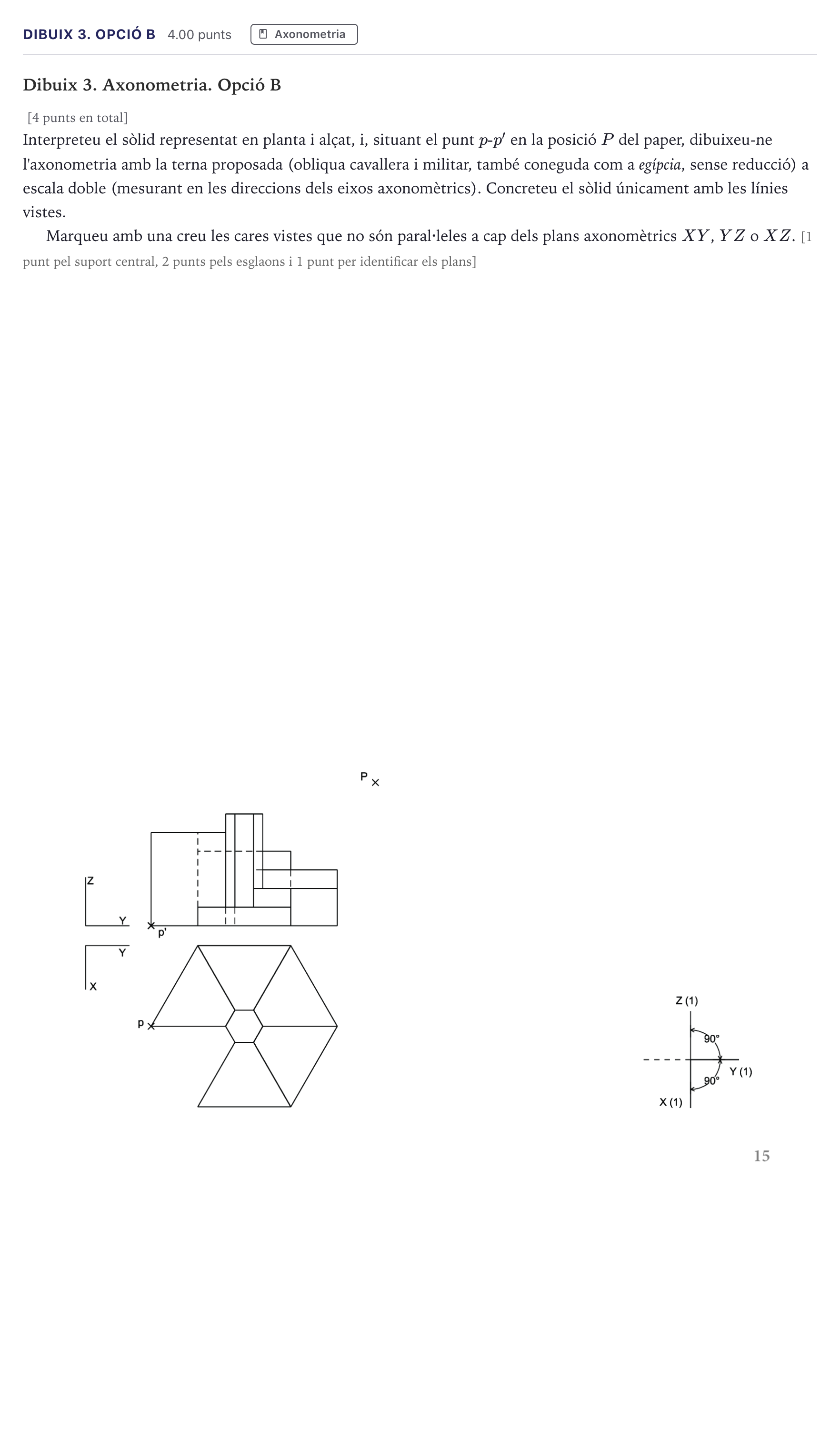

Interpreteu el sòlid representat en planta i alçat, i, situant el punt p-p' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada a escala doble. Concreteu el sòlid únicament amb les línies vistes. Marqueu amb una creu les cares vistes que no són paral·leles a cap dels plans axonomètrics XY, YZ o XZ.

Solución: Construcció de l'axonometria militar a escala 2:1 del sòlid, mostrant el prisma hexagonal central (suport) i els cinc esglaons que s'articulen al seu voltant segons les alçades de l'alçat, únicament amb línies vistes. Les 5 cares vistes no paral·leles als plans axonomètrics $XY$, $YZ$ o $XZ$ porten marcada una creu (dues cares verticals de l'hexàgon central girades respecte els eixos, una cara d'un esglaó superior i dues cares de l'esglaó frontal inferior).
