Ejercicio Dibuix 3 - Opció B · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2025

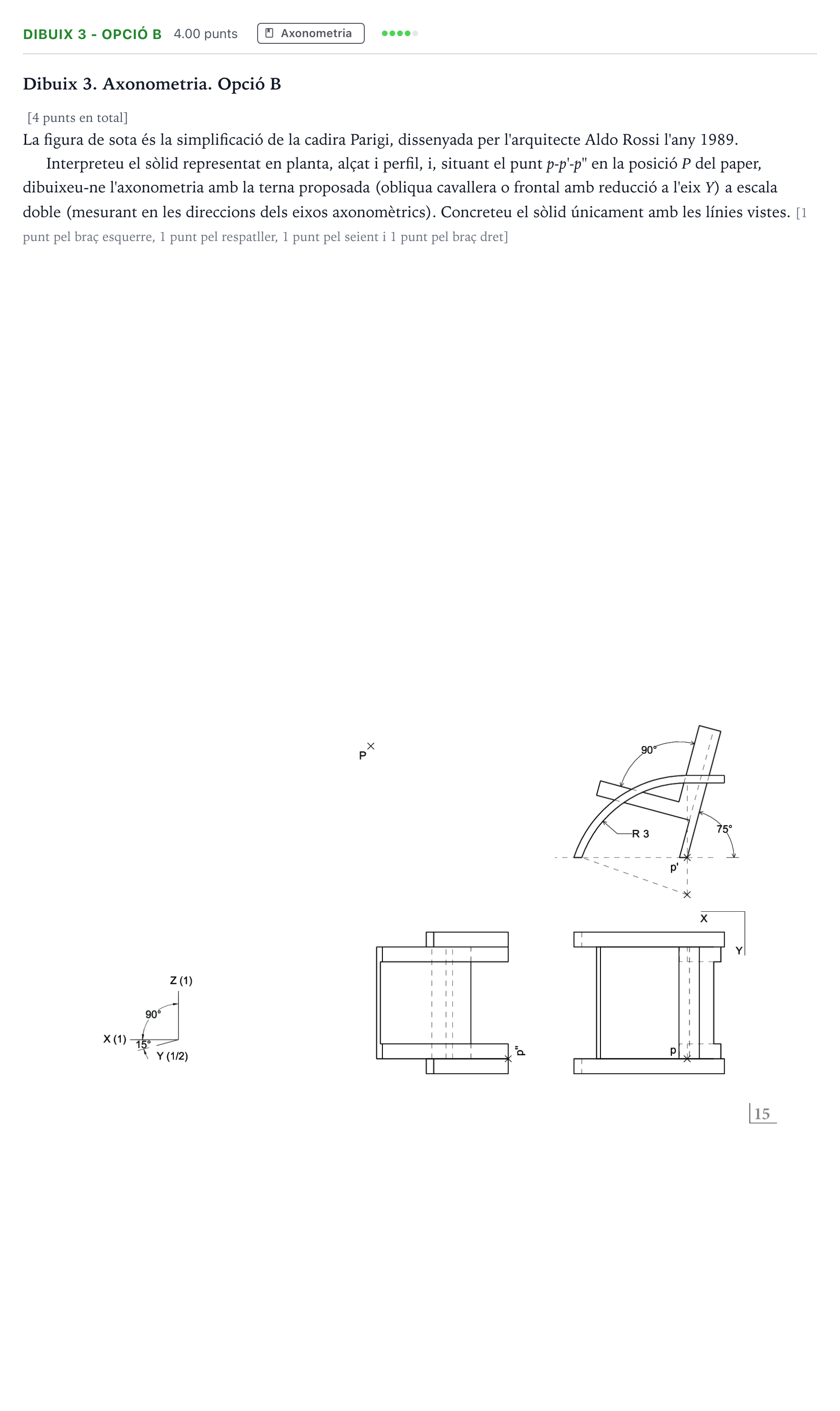

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (obliqua cavallera o frontal amb reducció a l'eix Y) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Construcció completa de la perspectiva axonomètrica cavallera a escala 2:1 amb coeficient de reducció $1/2$ a l'eix $Y$, representant únicament les arestes vistes de la cadira: - Braç esquerre: construcció corba del perfil i gruix (1 punt) - Respatller: inclinació i orientació segons les vistes dièdriques (1 punt) - Seient: posició, gruix i unions (1 punt) - Braç dret: construcció simètrica paral·lela (1 punt)
