Ejercicio Dibuix 3. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2024
Tema: Axonometria · Del examen Juny Serie 5 (2024)
Enunciado
Dibuix 3. Opció B
TEMA: Axonometria.

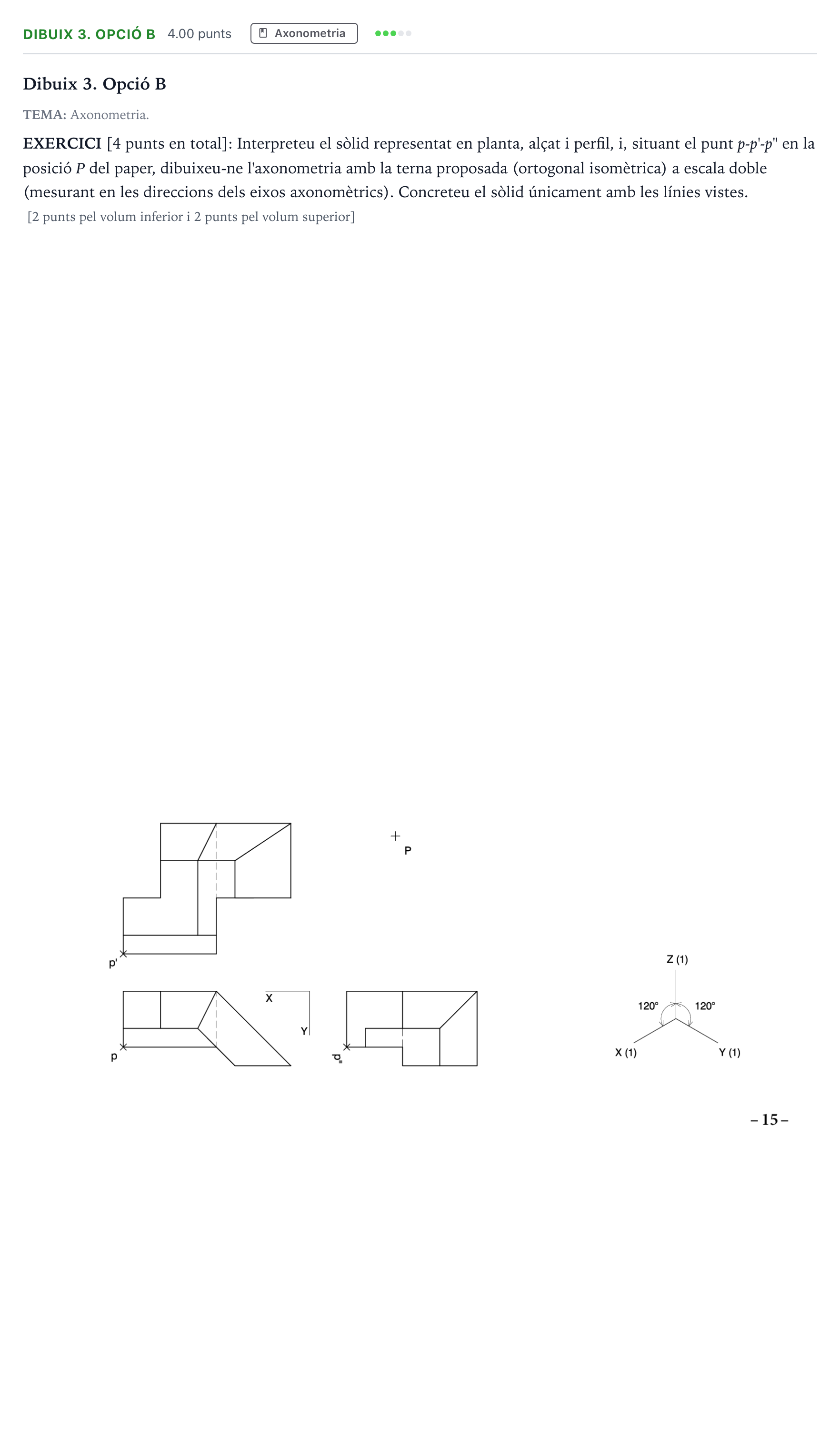

EXERCICI [4 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal isomètrica) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [2 punts pel volum inferior i 2 punts pel volum superior]
Solución
Según los criterios oficiales de corrección
Dibuixeu l'axonometria ortogonal isomètrica a escala doble del sòlid donat per les seves vistes, començant des del punt P i representant només les arestes vistes.
Solución: Construcció de la perspectiva isomètrica a escala 2:1 del sòlid a partir del punt : - Volum inferior amb la plataforma esglaonada respectant les mesures duplicades. - Volum superior amb els plans verticals i la cara inclinada superior cap a la part posterior. - Únicament línies vistes amb el traçat definitiu continu.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
