Ejercicio Dibuix 3. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2024
Tema: Axonometria · Del examen Juny Serie 1 (2024)
Enunciado
Dibuix 3. Opció A
TEMA: Axonometria.

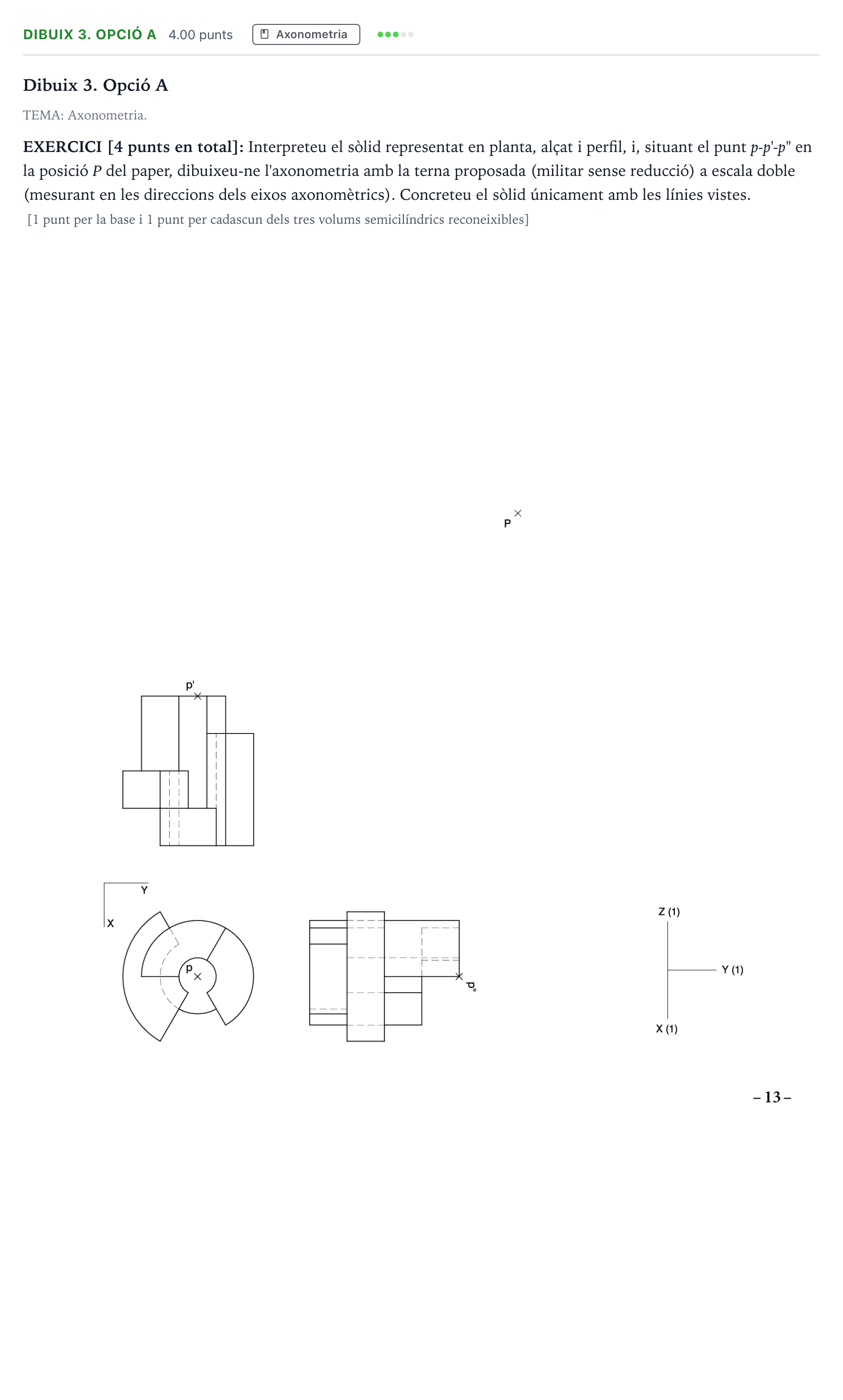

EXERCICI [4 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (militar sense reducció) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1 punt per la base i 1 punt per cadascun dels tres volums semicilíndrics reconeixibles]
Solución
Según los criterios oficiales de corrección
Dibuixeu l'axonometria militar sense reducció a escala doble (2:1) del sòlid a partir de les seves vistes.
Solución: Construcció de la perspectiva militar del sòlid amb línies vistes.
