Ejercicio Dibuix 3. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2024

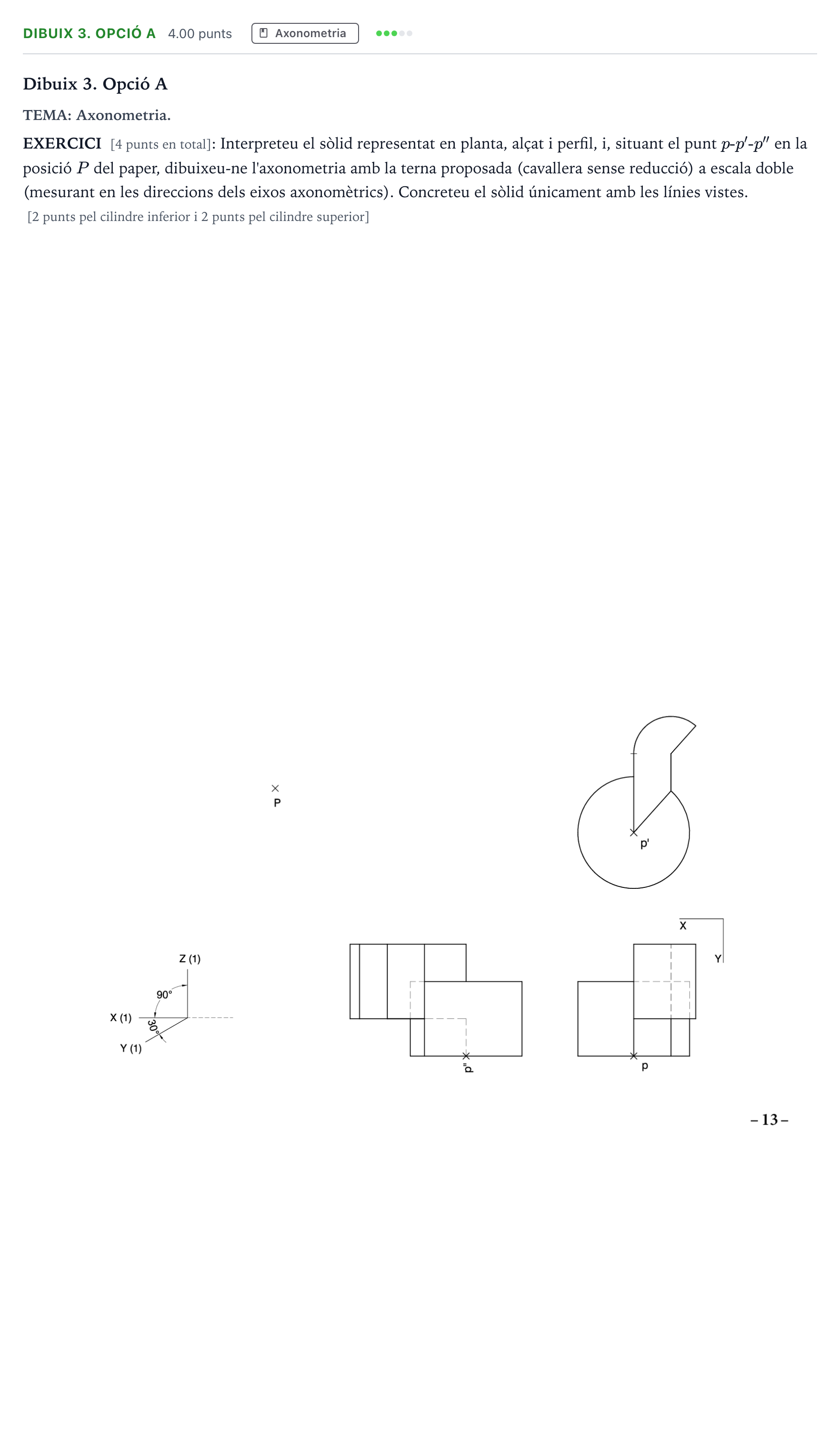

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (cavallera sense reducció) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Resolució de la perspectiva cavallera a escala 2:1 del sòlid format pels dos cilindres intersectats: - Cilindre inferior (2 punts): cara frontal circular centrada a $P$ a escala doble, buidat a 45°/plànols plans segons les vistes, generatrius paral·leles a l'eix $Y$ amb la longitud corresponent duplicada, i arc de tancament posterior. - Cilindre superior (2 punts): determinació de la posició relativa de l'eix del cilindre superior respecte al punt $P$, traçat de la secció recta frontal i projecció segons l'eix $Y$ amb les seves cares de tall planes i línies de contorn aparent vist.
