Ejercicio Dibuix 3. Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2024

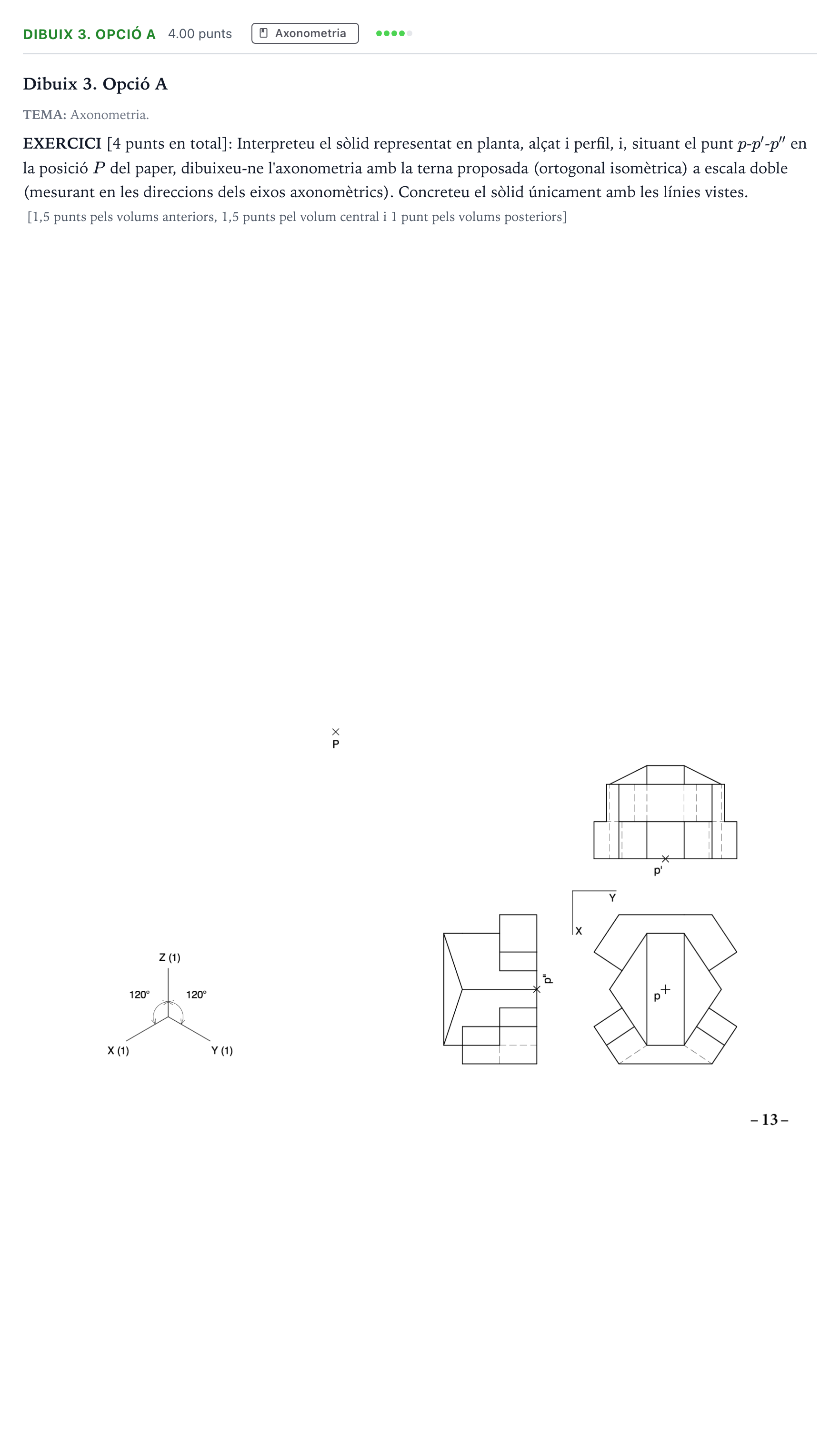

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal isomètrica) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Representació correcta del sòlid en axonometria isomètrica: - Ubicació del punt de referència $P$ i orientació correcta respecte als eixos axonomètrics. - Aplicació de l'escala doble ($2:1$) a les cotes preses sobre els eixos axonomètrics. - Volums anteriors traçats correctament (part frontal baixa i entrants). - Volum central amb el pla inclinat i les arestes corresponents. - Volums posteriors amb les inclinacions i sortints visibles. - Representació exclusivament de les arestes vistes.
