Ejercicio Dibuix 3. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2024

Tema: Axonometria · Del examen Juny Serie 1 (2024)

Enunciado

Dibuix 3. Opció B

TEMA: Axonometria.

EXERCICI [4 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1,5 punts pel volum anterior, 1 punt per cadascun dels dos volums laterals i 0,5 punts pel volum posterior]

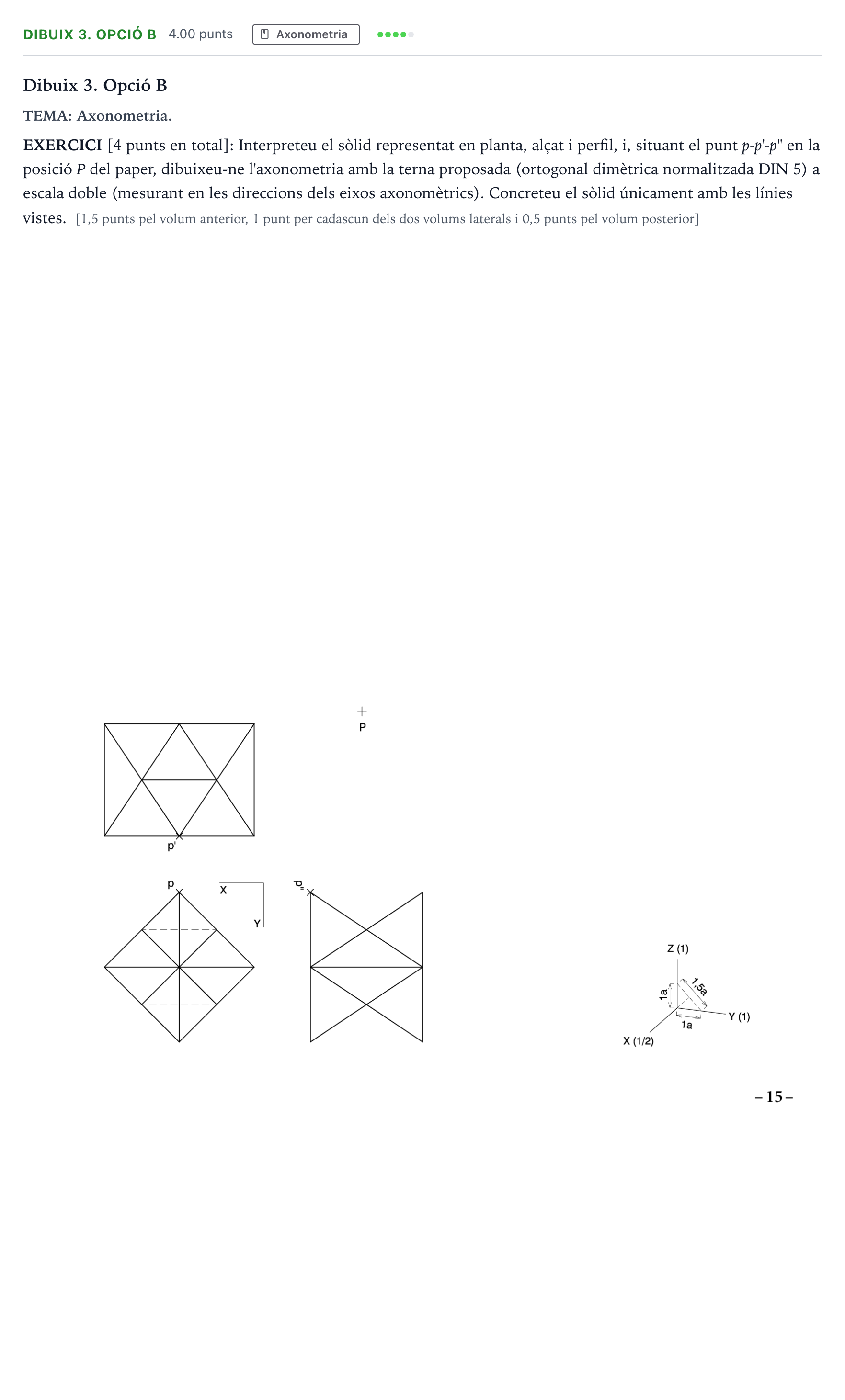

Enunciado: Ejercicio Dibuix 3. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2024

Solución

Según los criterios oficiales de corrección

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Construcció de l'axonometria dimètrica del sòlid estrellat amb les línies vistes clarament definides a partir del punt de referència PP.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
