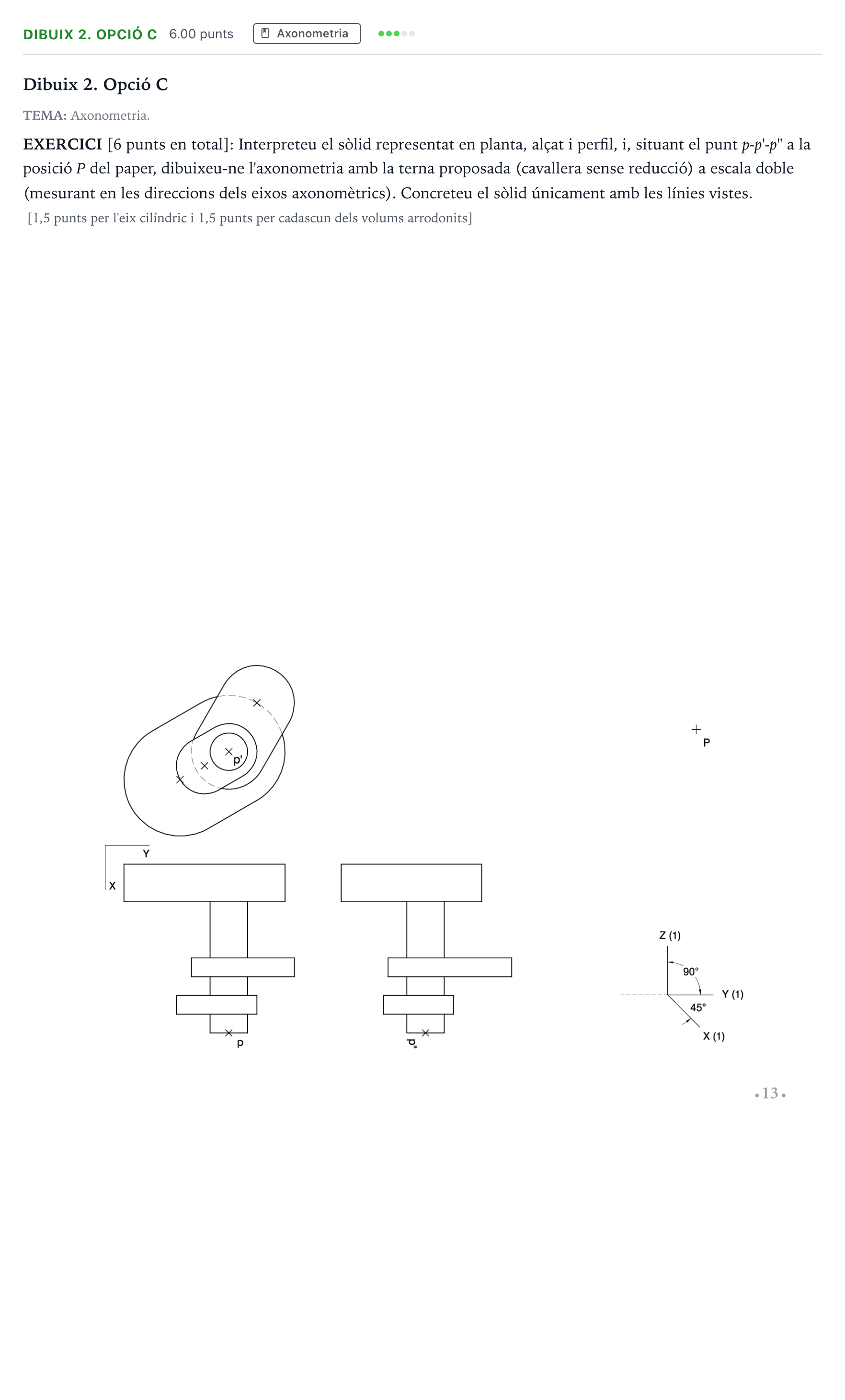

Ejercicio Dibuix 2. Opció C · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2022

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (cavallera sense reducció) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Construcció de la perspectiva cavallera del sòlid compost per un eix cilíndric i tres volums arrodonits (prismes de base arrodonida semicilíndrica) a escala doble (2:1), situant el punt $P$ i delimitant exclusivament les arestes i contorns aparents vistos.
