Enunciado

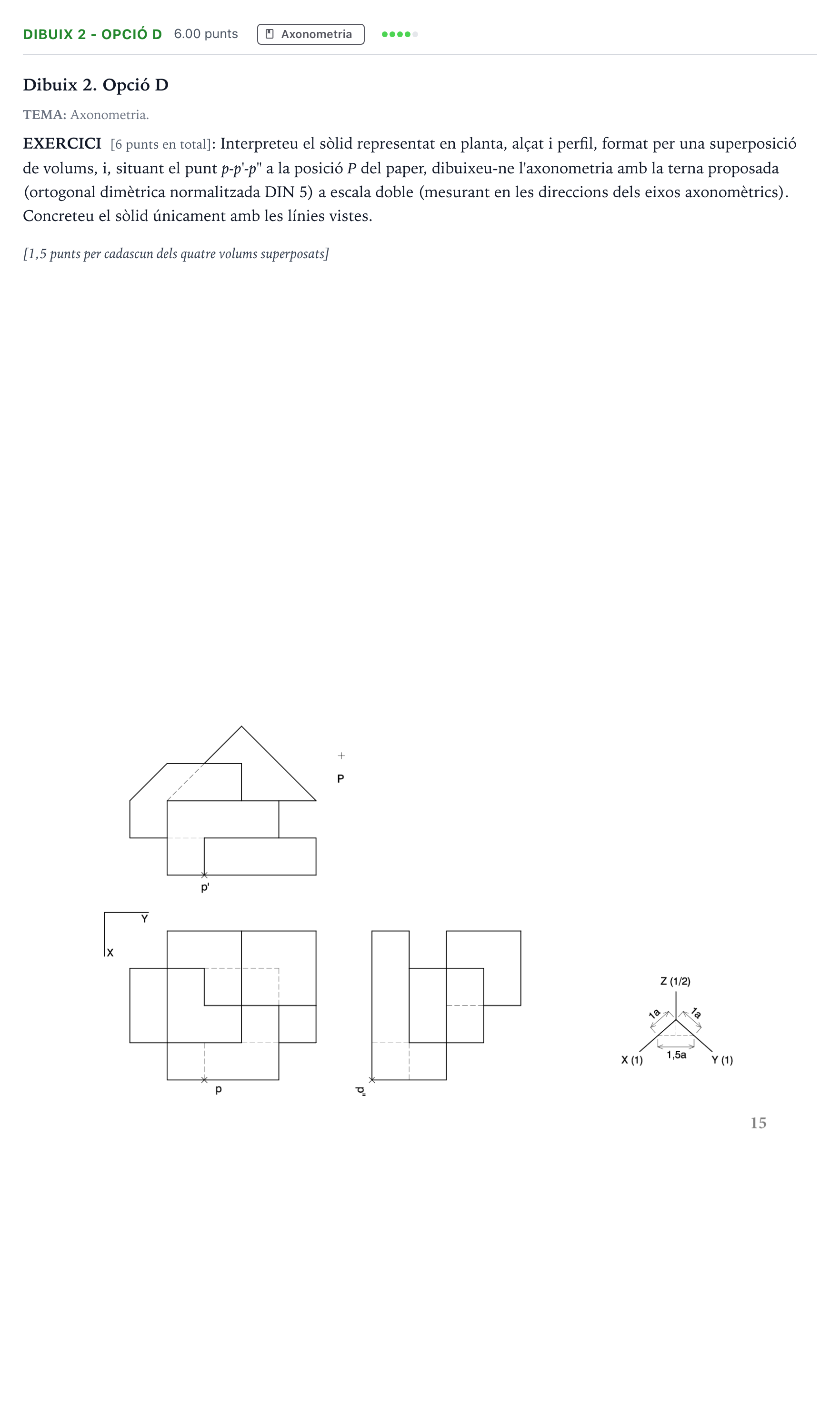

Dibuix 2. Opció D

TEMA: Axonometria.

EXERCICI [6 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, format per una superposició de volums, i, situant el punt p-p'-p'' a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

[1,5 punts per cadascun dels quatre volums superposats]

Comprova el teu dibuix comparant la teva fotografia amb la solució oficial que es mostra a continuació.

Enunciado: Ejercicio Dibuix 2 - Opció D · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2021

Solución

Según los criterios oficiales de corrección

Dibuixeu l'axonometria del sòlid amb la terna dimètrica normalitzada DIN 5 a escala doble situant el punt p a la posició P, únicament amb les línies vistes.

Solución: El sòlid resultant es compon de 4 volums prismàtics i inclinats superposats, situats correctament respecte al punt de referència $P$ a escala doble aplicant el coeficient de reducció $1/2$ a l'eix $Z$ i $1$ als eixos $X$ i $Y$ . Es representen exclusivament les arestes vistes.
