Ejercicio Dibuix 2. Opció D · Dibujo técnico II Selectividad Cataluña Juny Serie 2 2022

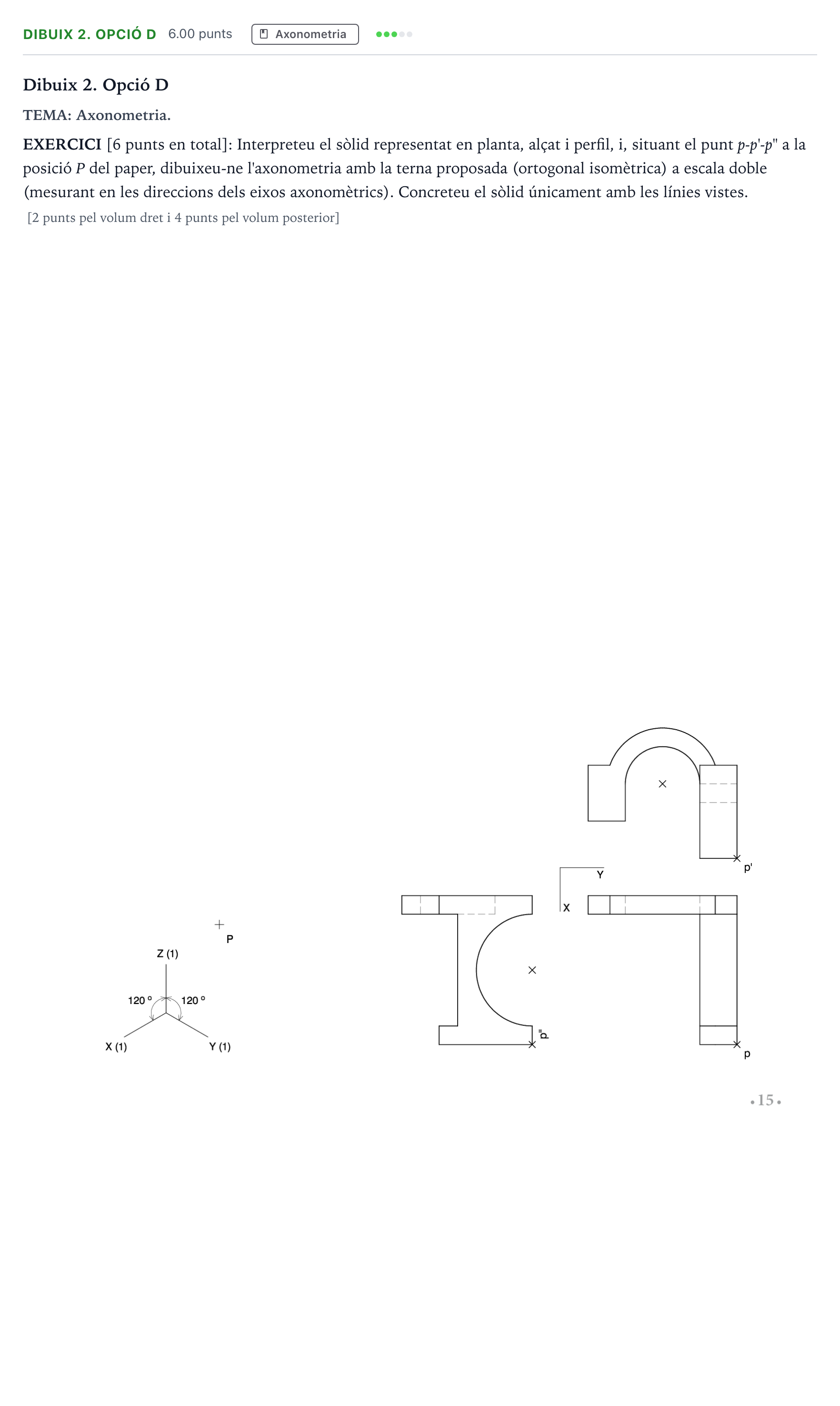

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal isomètrica) a escala doble. Concreteu el sòlid únicament amb les línies vistes.

Solución: Construcció de la perspectiva isomètrica a escala 2:1 del sòlid definit per les vistes ortogràfiques (un arc inferior en el volum dret davanter i un arc superior en el volum posterior elevat), situant el punt $P$ com a referència i representant únicament les arestes vistes.
