Ejercicio Dibuix 2. Opció C · Dibujo técnico II Selectividad Cataluña Juny Serie 2 2021
Tema: Axonometria · Del examen Juny Serie 2 (2021)

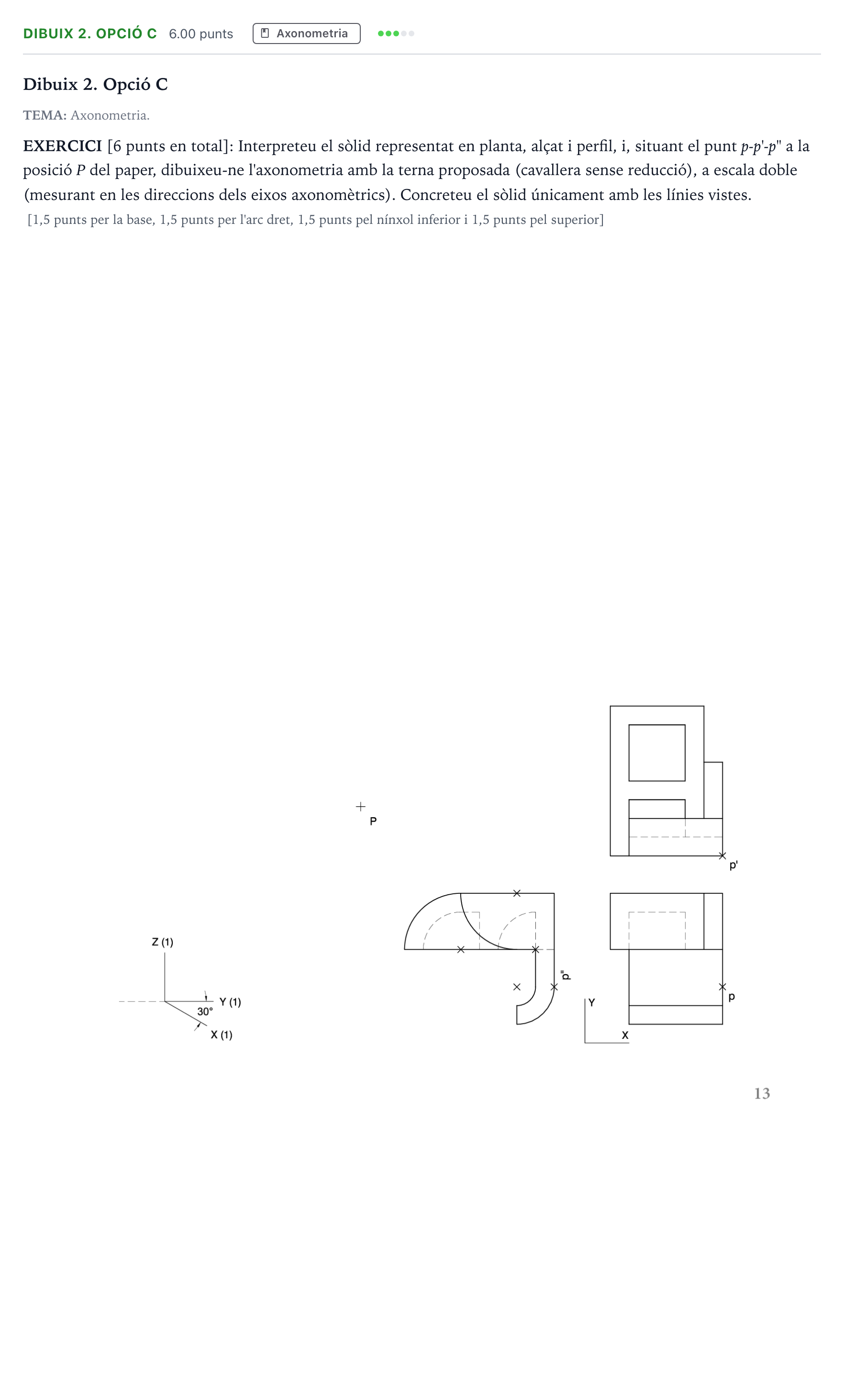

Enunciado
Dibuix 2. Opció C
TEMA: Axonometria.
EXERCICI [6 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (cavallera sense reducció), a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1,5 punts per la base, 1,5 punts per l'arc dret, 1,5 punts pel nínxol inferior i 1,5 punts pel superior]
Solución
Según los criterios oficiales de corrección
Dibuixeu l'axonometria amb la terna proposada (cavallera sense reducció) a escala 2:1 situant el punt p a P.
Solución: Representació del sòlid complet en perspectiva cavallera sense reducció, aplicant l'escala 2:1 sobre les tres direccions dels eixos axonomètrics (X a 30° respecte l'horitzontal cap avall/esquerra, Y horitzontal i Z vertical) a partir del punt de referència .
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
