Ejercicio Dibuix 2 - Opció C · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2021

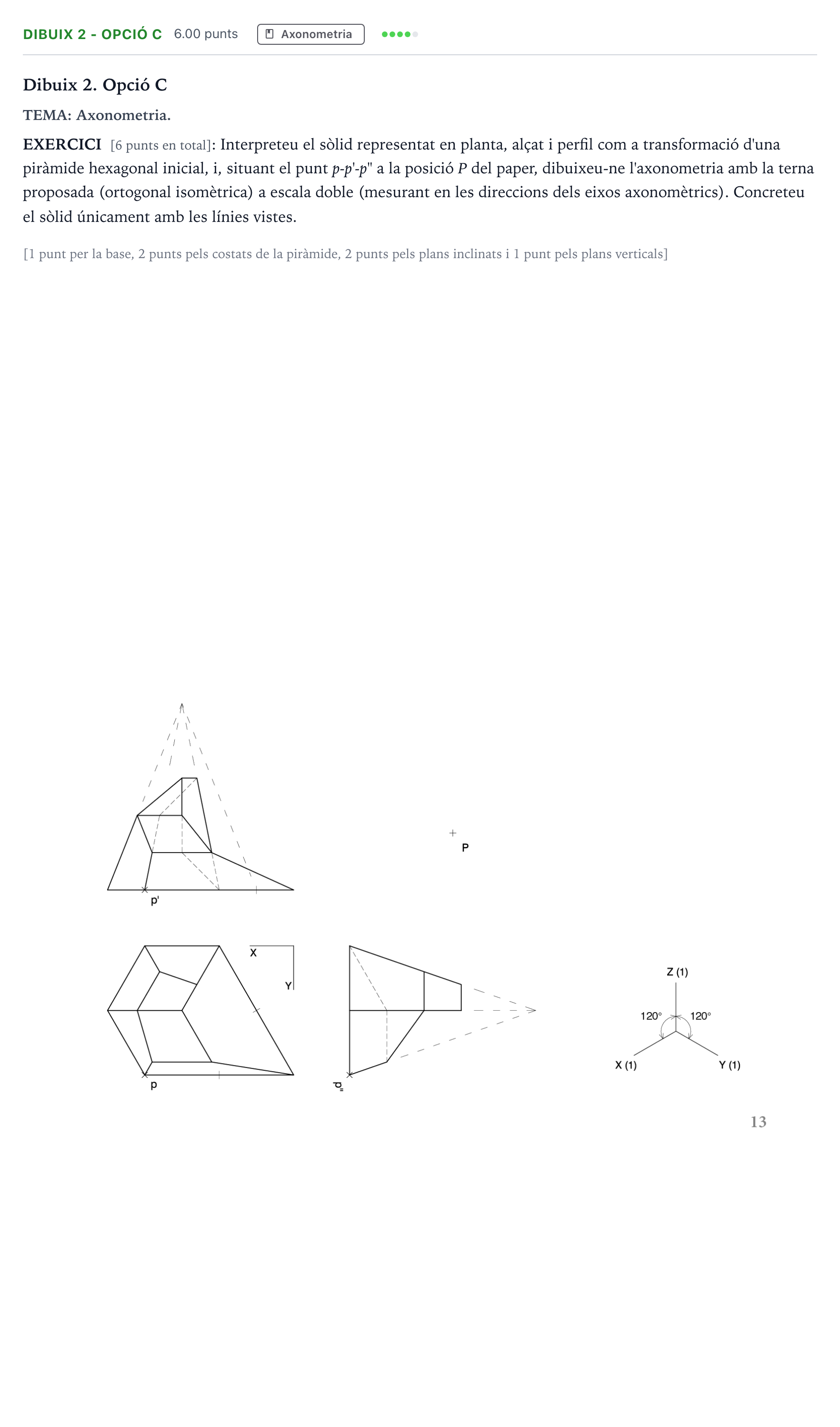

Interpreteu el sòlid representat en planta, alçat i perfil com a transformació d'una piràmide hexagonal inicial, i, situant el punt p-p'-p" a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal isomètrica) a escala doble. Concreteu el sòlid únicament amb les línies vistes.

Solución: Representació axonomètrica isomètrica a escala 2:1 del sòlid obtingut a partir de la piràmide hexagonal: - Base del sòlid correctament posicionada a partir del punt $P$. - Areste externes i arestes de la piràmide troncada. - Seccions i plans inclinats interiors correctament determinats. - Plans verticals i buidats representats exclusivament amb les arestes vistes.
