Ejercicio Dibuix 2. Opció D · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2022
Tema: Axonometria · Del examen Juny Serie 5 (2022)
Enunciado
Dibuix 2. Opció D
TEMA: Axonometria.

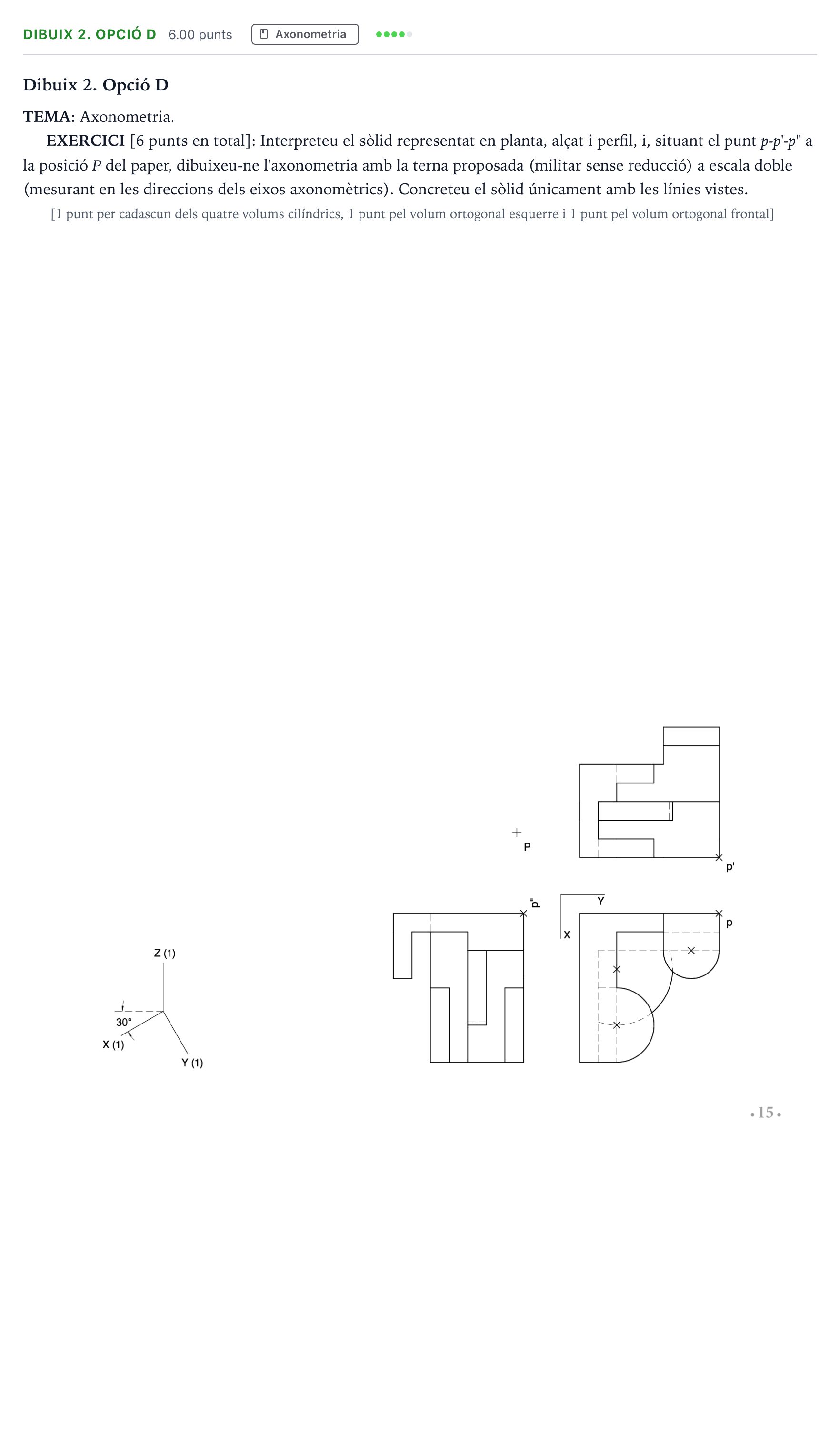

EXERCICI [6 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (militar sense reducció) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1 punt per cadascun dels quatre volums cilíndrics, 1 punt pel volum ortogonal esquerre i 1 punt pel volum ortogonal frontal]
Solución
Según los criterios oficiales de corrección
Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (militar sense reducció) a escala doble.
Solución: Construcció de la perspectiva militar a escala doble (2:1) del sòlid a partir del punt donat, dibuixant únicament les arestes i contorns vistos dels volums cilíndrics i ortogonals.
