Ejercicio Dibuix 2. Opció C · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2022

Tema: Axonometria · Del examen Juny Serie 5 (2022)

Enunciado

Dibuix 2. Opció C

TEMA: Axonometria.

EXERCICI [6 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt $p$ - $p'$ - $p''$ a la posició $P$ del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [0,75 punts per cadascuna de les set puntes visibles de la solució i 0,75 punts per les interseccions entre elles]

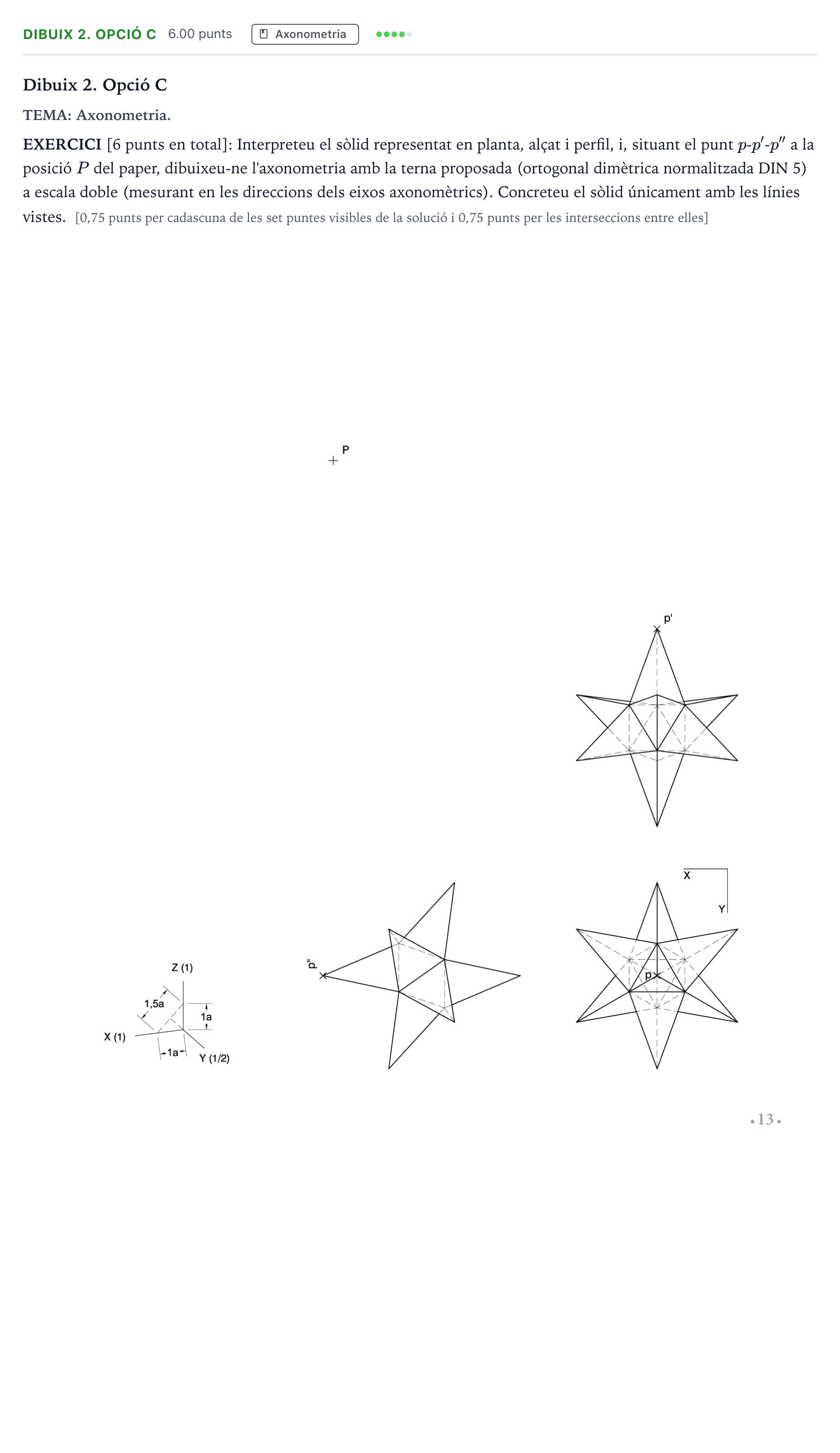

Enunciado: Ejercicio Dibuix 2. Opció C · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2022

Solución

Según los criterios oficiales de corrección

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: El dibuix ha de mostrar el sòlid estrellat correctament orientat a partir del punt $P$ , representant les set puntes vistes i les seves arestes d'intersecció visibles en perspectiva dimètrica DIN 5 a escala 2:1.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
