Ejercicio Dibuix 2. Opció C · Dibujo técnico II Selectividad Cataluña Juny Serie 2 2022
Tema: Axonometria · Del examen Juny Serie 2 (2022)
Enunciado
Dibuix 2. Opció C
TEMA: Axonometria.

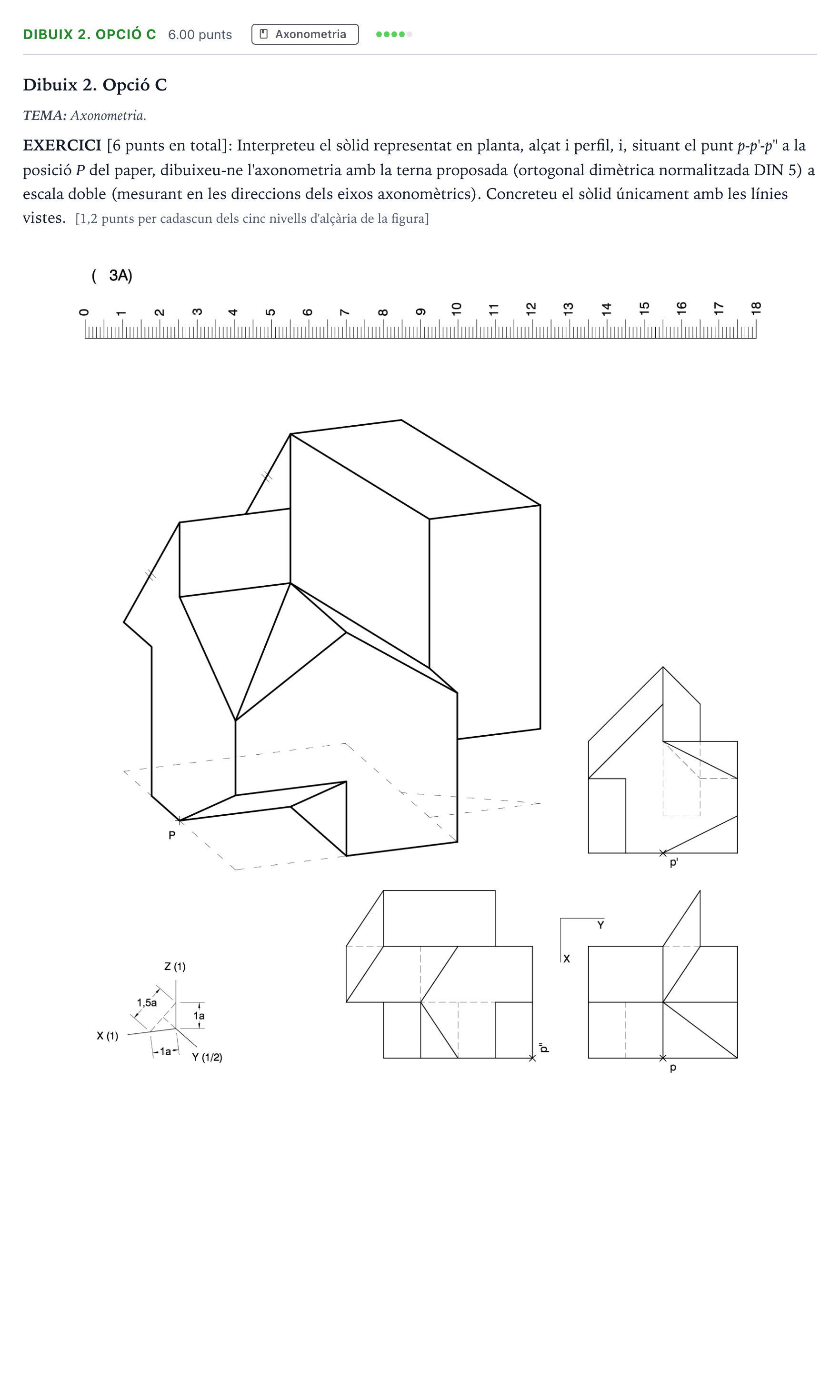

EXERCICI [6 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1,2 punts per cadascun dels cinc nivells d'alçària de la figura]
Solución
Según los criterios oficiales de corrección
Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.
Solución: Resolució del sòlid en perspectiva dimètrica normalitzada DIN 5 amb les arestes vistes correctament traçades a escala doble.
