Ejercicio Dibuix 2. Opció D · Dibujo técnico II Selectividad Cataluña Setembre Serie 3 2022

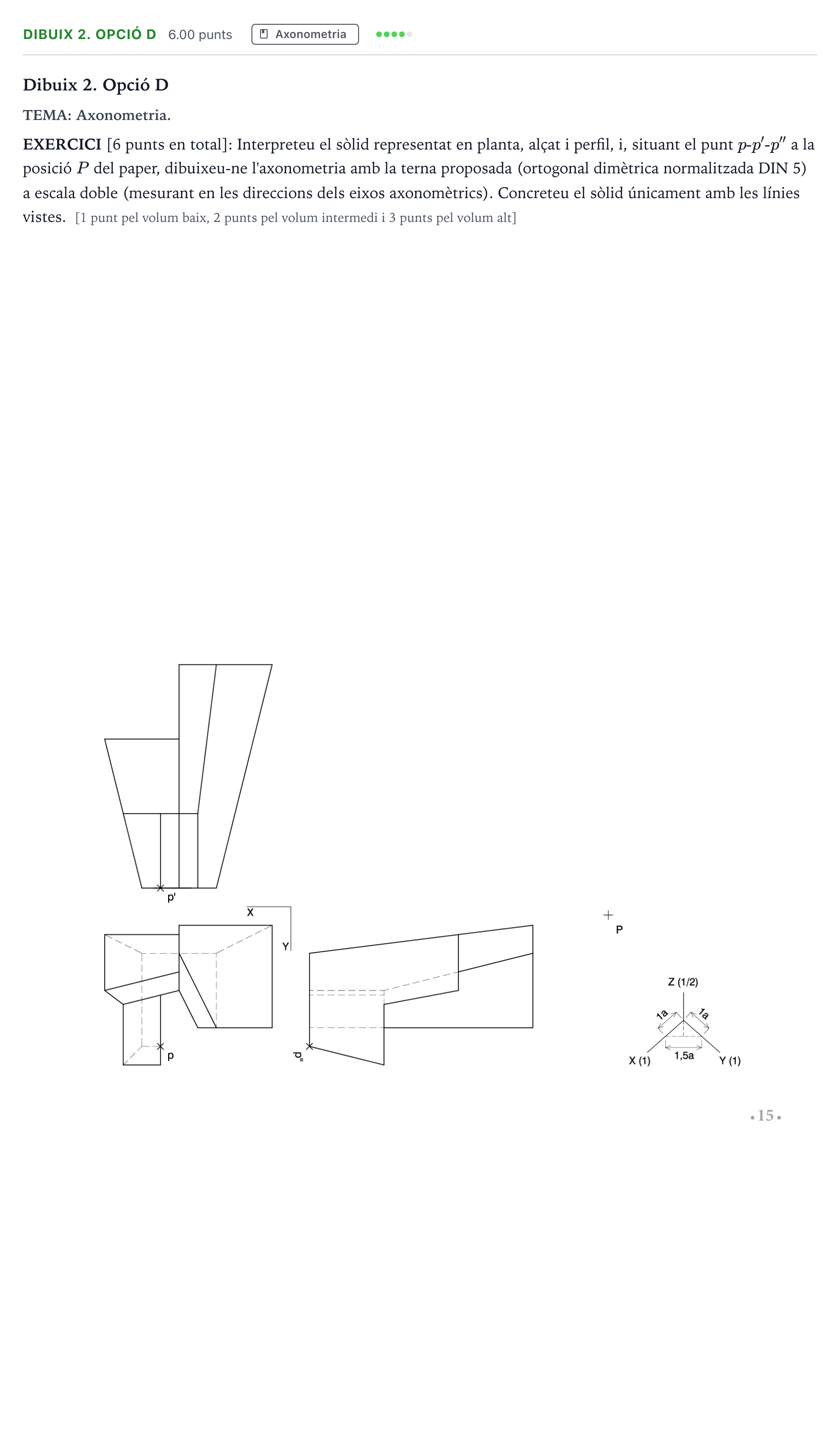

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Representació del sòlid complet en perspectiva axonomètrica ortogonal dimètrica DIN 5 a escala 2:1 a partir del punt de referència $P$. El cos es compon de tres volums articulats: el volum inferior (braç baix davanter), el volum intermedi i el volum alt posterior.
