Ejercicio Dibuix 3. Opció B · Dibujo técnico II Selectividad Cataluña Setembre Serie 2 2023

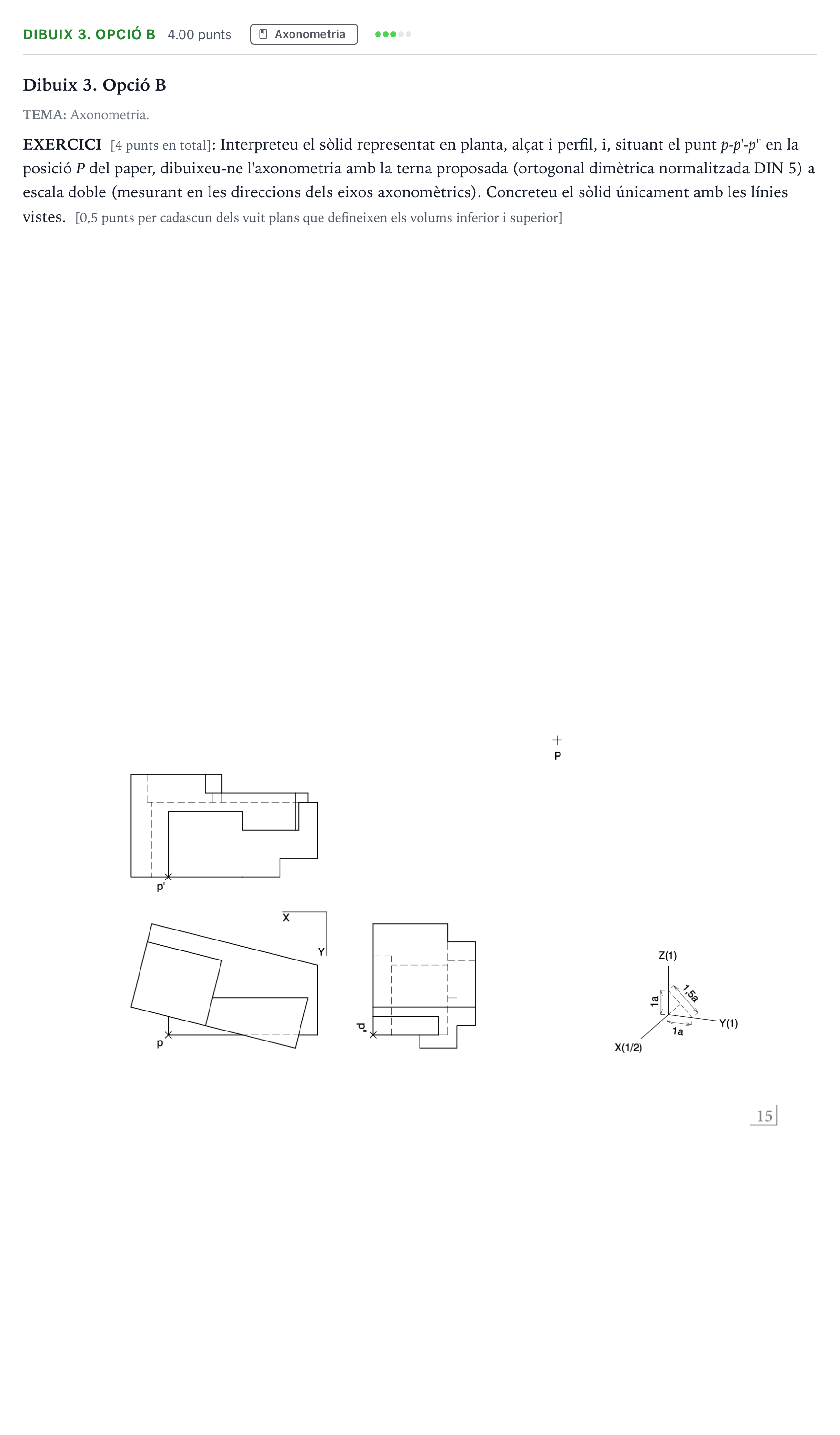

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Representació del sòlid en axonometria ortogonal dimètrica normalitzada DIN 5 a escala 2:1 a partir del punt de referència $P$, dibuixant únicament les arestes vistes dels volums inferior i superior que defineixen els vuit plans.
