Ejercicio Dibuix 2. Opció D · Dibujo técnico II Selectividad Cataluña Juny Serie 2 2021

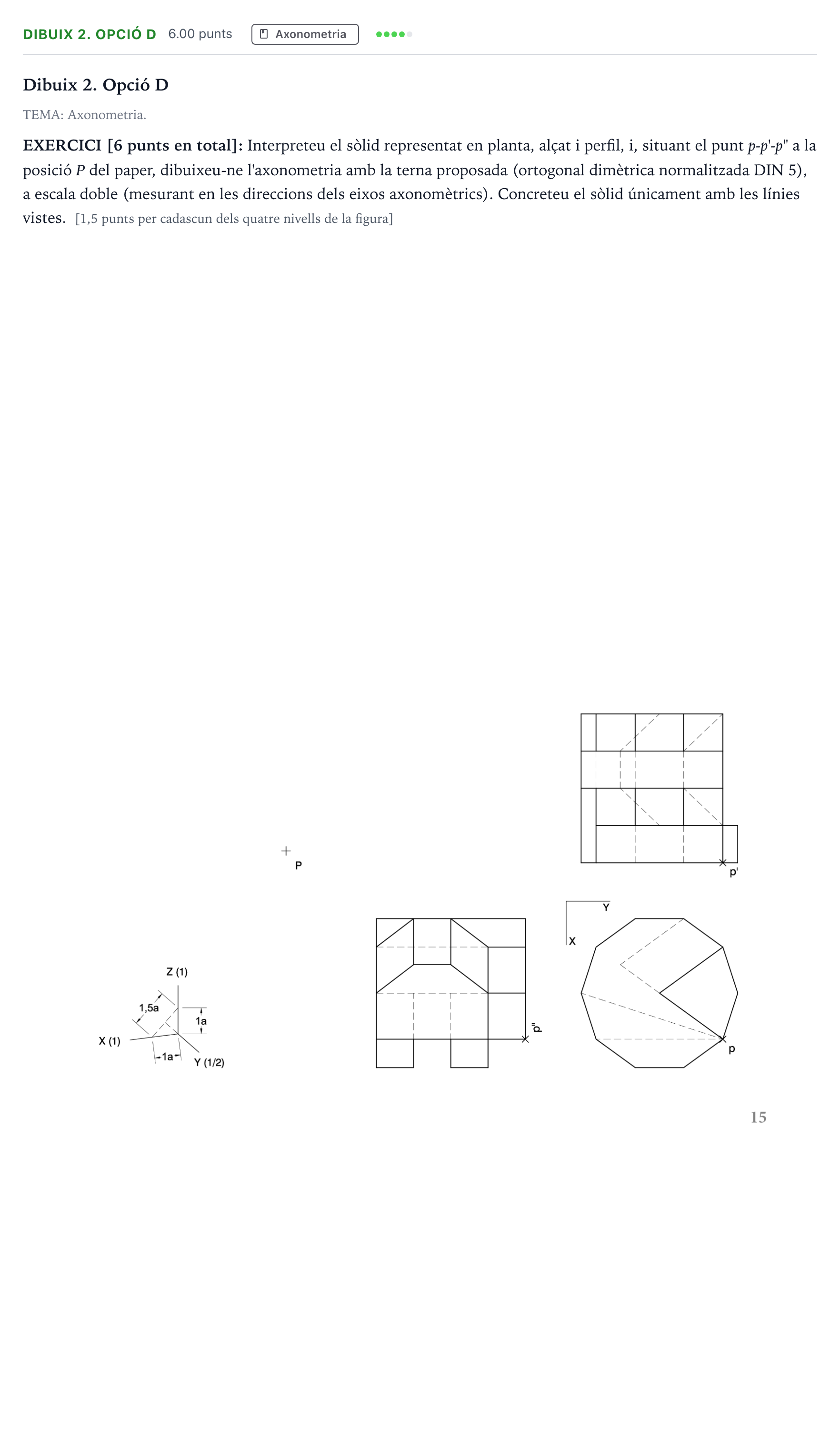

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" a la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5), a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Construcció de la perspectiva dimètrica ortogonal normalitzada DIN 5 del sòlid a escala 2:1 amb origen en el punt $P$, representant únicament les arestes vistes corresponents als quatre nivells de la peça.
