Pregunta 2 · Dibujo técnico II PAU Valencia Ordinaria solapamiento 2026

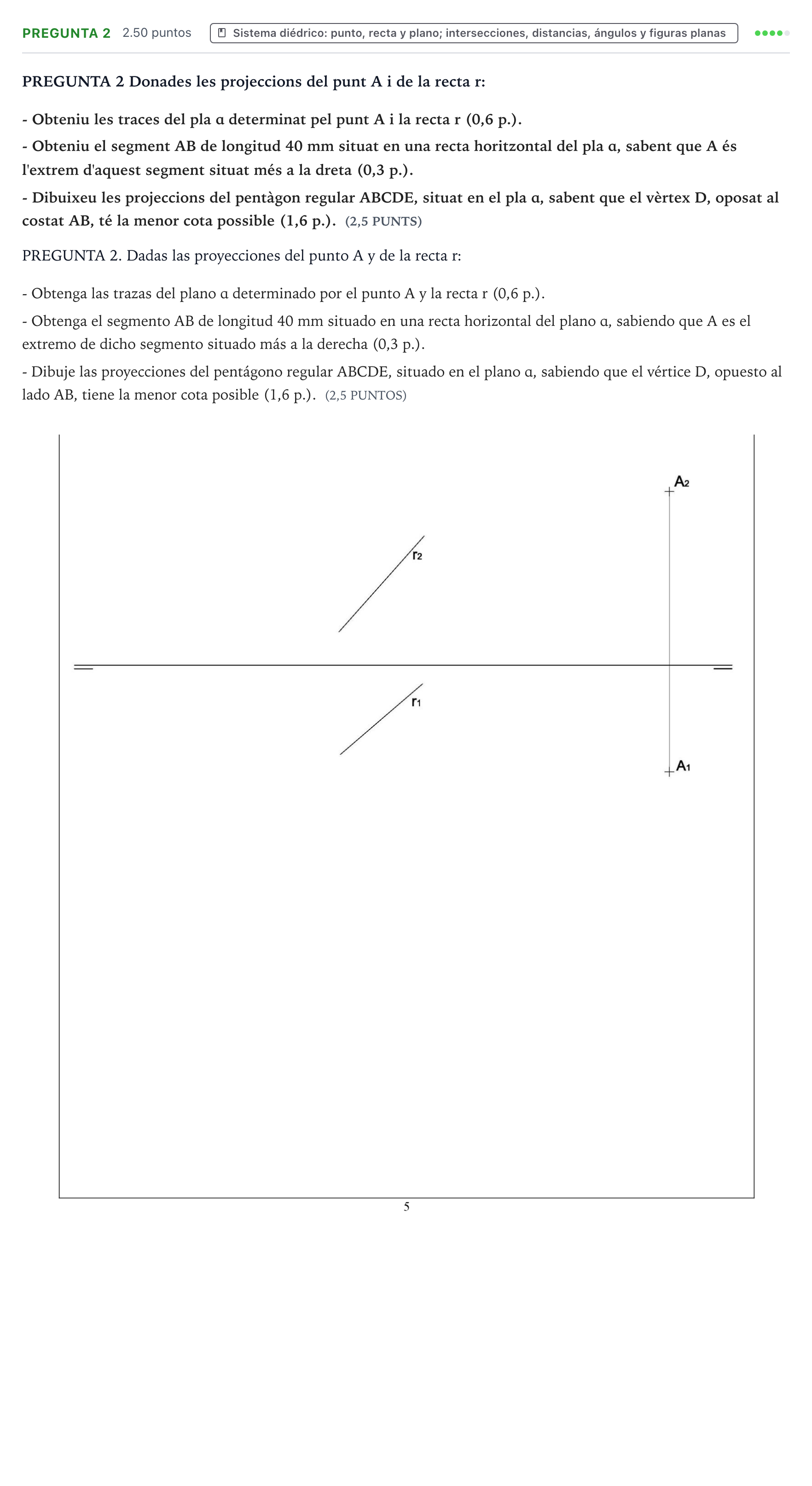

Obtenga las trazas del plano α determinado por el punto A y la recta r; obtenga el segmento AB de 40 mm en una horizontal de α; dibuje las proyecciones del pentágono regular ABCDE situado en α, con D (opuesto a AB) de menor cota posible.

Solución: El dibujo correcto, según los criterios de corrección oficiales, contiene: - Trazas del plano α: la traza horizontal $\alpha_1$ y la traza vertical $\alpha_2$ del plano que contiene el punto A y la recta r, concurrentes en la línea de tierra. - Segmento AB: sobre la recta horizontal (de plano) de α que pasa por A, cuya proyección horizontal es paralela a $\alpha_1$ y la vertical paralela a la línea de tierra; B a 40 mm de A, a la izquierda de A (A es el extremo de la derecha). Al ser horizontal, $A_1B_1$ mide 40 mm en verdadera magnitud. - Abatimiento del plano y pentágono en verdadera magnitud: plano α abatido sobre el horizontal (charnela $\alpha_1$), con $(A)$ y $(B)$ abatidos y el pentágono regular $(A)(B)(C)(D)(E)$ de lado 40 mm construido sobre $(A)(B)$, hacia el lado en que queda D con la menor cota (el más próximo a la charnela). - Proyección horizontal del pentágono $A_1B_1C_1D_1E_1$, obtenida desabatiendo los vértices. - Proyección vertical del pentágono $A_2B_2C_2D_2E_2$, obtenida con horizontales de plano por cada vértice.
