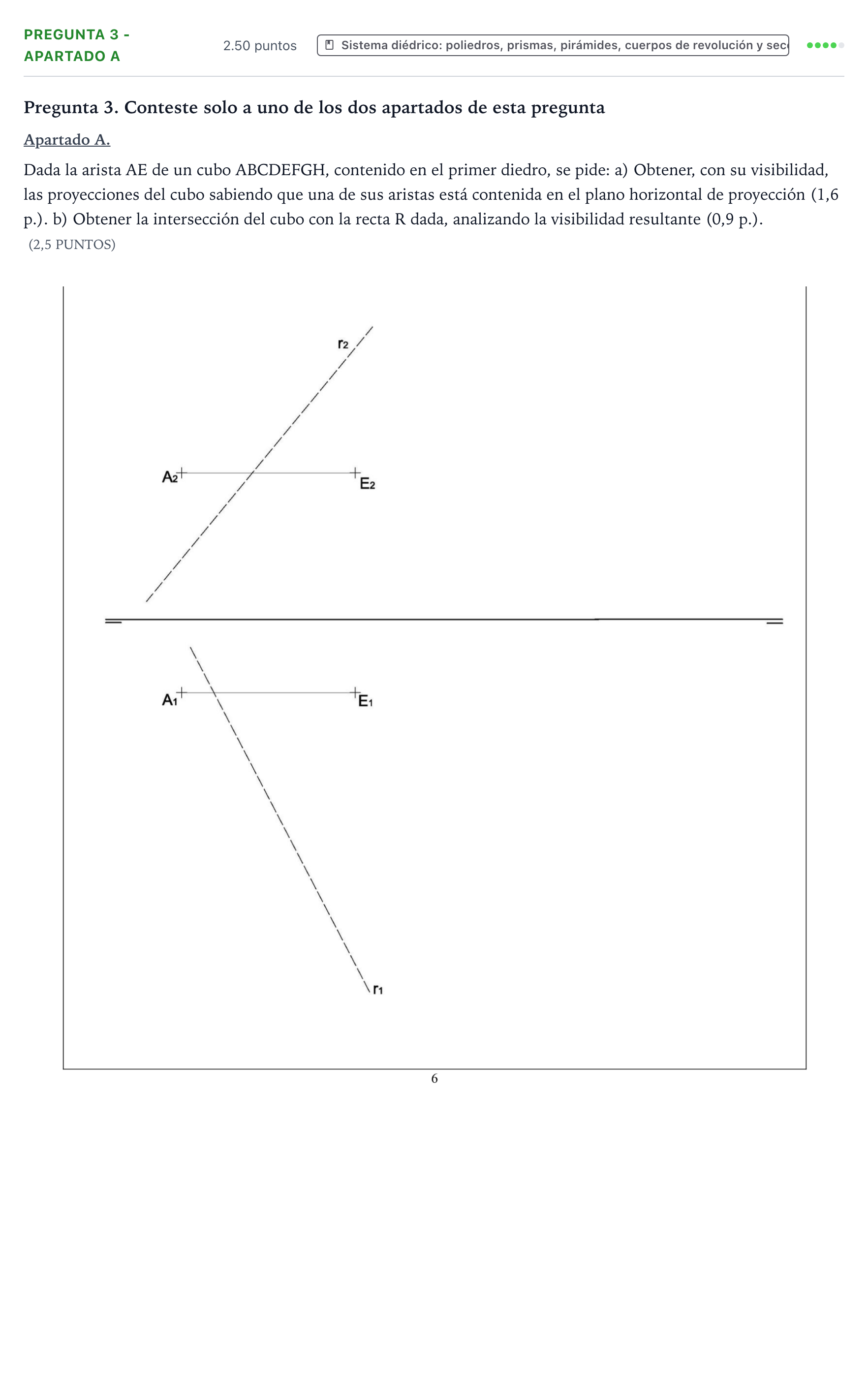

Pregunta 3 - Apartado A · Dibujo técnico II PAU Valencia Extraordinaria 2026

a) Obtener, con su visibilidad, las proyecciones del cubo sabiendo que una de sus aristas está contenida en el plano horizontal de proyección. b) Obtener la intersección del cubo con la recta R dada, analizando la visibilidad resultante.

Solución: El solucionario oficial no incluye el dibujo resuelto; da los criterios de corrección: | Pregunta 3A (2,5 puntos) | Puntos | |---|---| | $A_3$, $E_3$ | 0,2 | | Cubo en tercera proyección | 0,8 | | Cubo en proyecciones + visibilidad | 0,4 + 0,2 | | Intersección recta, puntos X, Y | 0,6 | | Intersección recta, visibilidad | 0,3 | a) Proyecciones del cubo (1,6 p.): tercera proyección de la arista ($A_3$, $E_3$), cubo en tercera proyección, y proyecciones diédricas del cubo con su visibilidad. b) Intersección con la recta R (0,9 p.): puntos de entrada y salida X e Y de la recta en el cubo y visibilidad de los tramos de la recta.
