Pregunta 4 - Apartado A · Dibujo técnico II PAU Valencia Extraordinaria DANA 2025

Tema: Sistema diédrico: poliedros, prismas, pirámides, cuerpos de revolución y secciones · Del examen Extraordinaria DANA (2025)

Enunciado

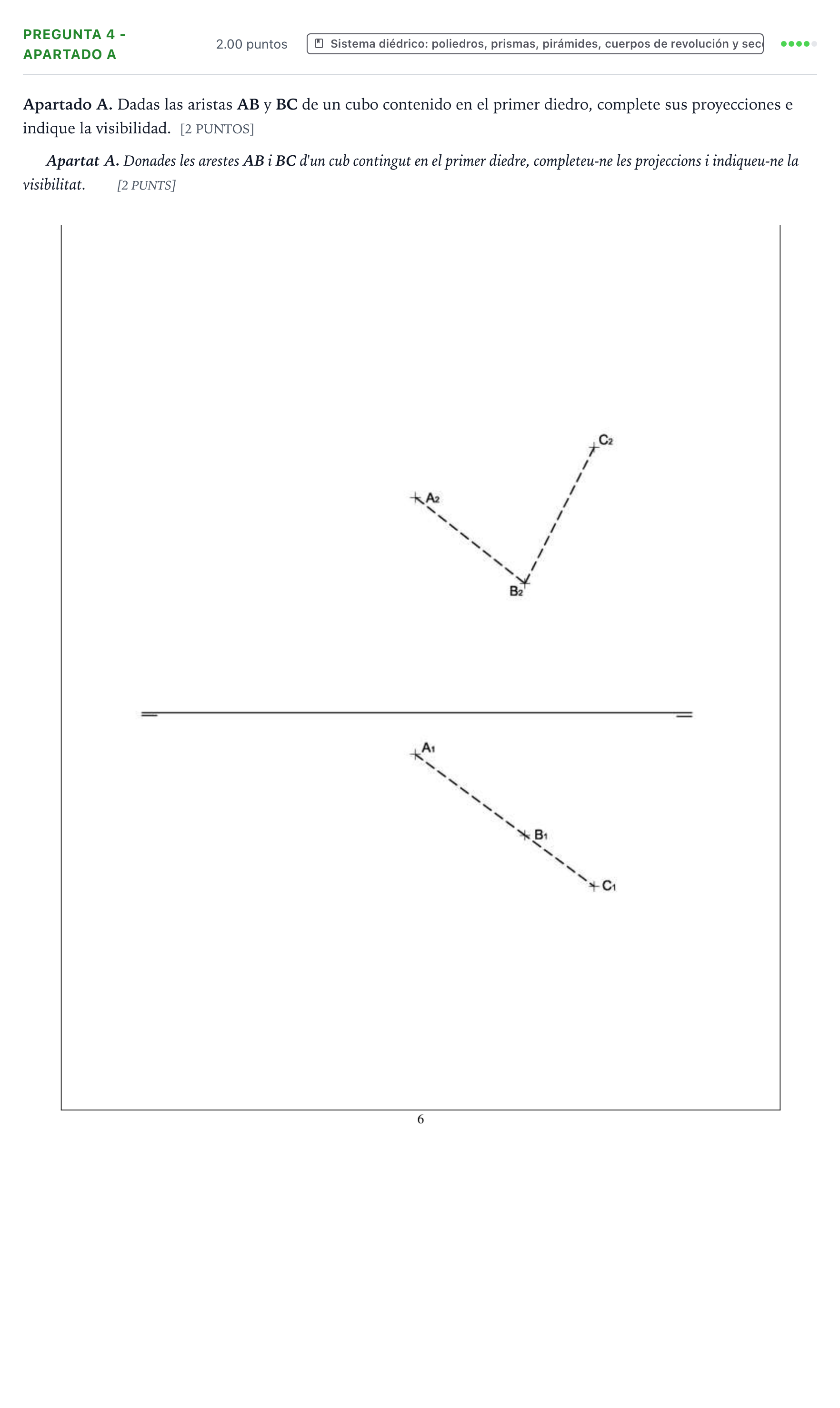

Apartado A. Dadas las aristas AB y BC de un cubo contenido en el primer diedro, complete sus proyecciones e indique la visibilidad. [2 PUNTOS]

Apartat A. Donades les arestes AB i BC d'un cub contingut en el primer diedre, completeu-ne les projeccions i indiqueu-ne la visibilitat. [2 PUNTS]

Enunciado: Pregunta 4 - Apartado A · Dibujo técnico II PAU Valencia Extraordinaria DANA 2025

Solución

Según los criterios oficiales de corrección

Apartado A. Dadas las aristas AB y BC de un cubo contenido en el primer diedro, complete sus proyecciones e indique la visibilidad.

Solución: Representación completa de las proyecciones horizontal y vertical del cubo (caras ABCD y EFGH) con su correcta visibilidad (aristas vistas en trazo continuo y ocultas en trazo discontinuo).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
