Pregunta 4 · Dibujo técnico II PAU Valencia Ordinaria solapamiento 2026

Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Ordinaria solapamiento (2026)

Enunciado

PREGUNTA 4. Dados el alzado y el perfil izquierdo de una pieza simétrica representados a escala 1:1, en sistema diédrico europeo, se pide:

Represente la planta delineada con todas sus aristas ocultas (0,8 p.).

Represente en croquis (a mano alzada) una vista axonométrica de la pieza (0,9 p.). Se valorará el dibujo de aristas ocultas necesarias para mostrar la forma de todas las partes de la pieza.

Acote completamente la pieza según las normas (0,8 p.).

(2,5 PUNTOS)

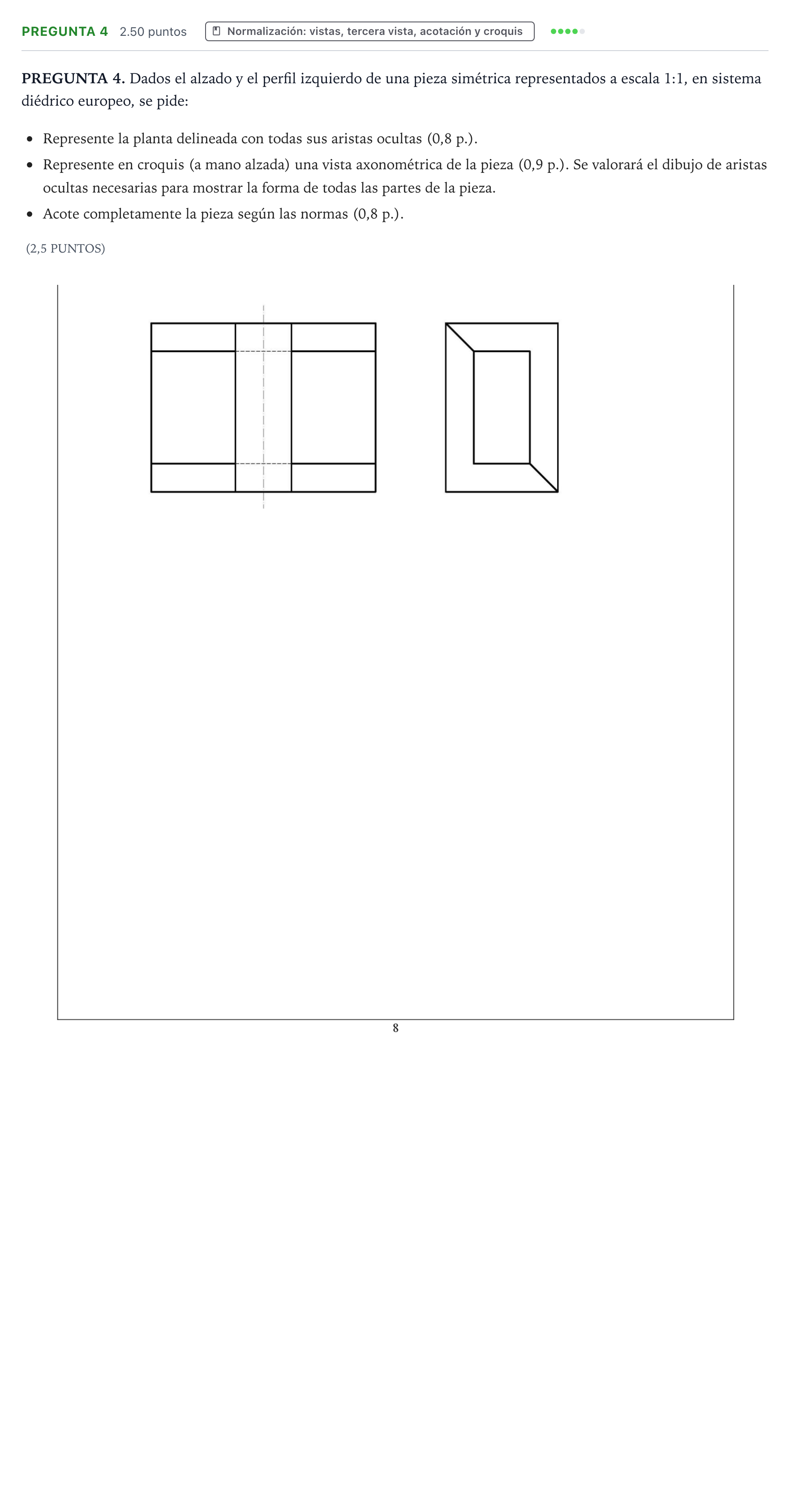

Enunciado: Pregunta 4 · Dibujo técnico II PAU Valencia Ordinaria solapamiento 2026

Solución

Según los criterios oficiales de corrección

Represente la planta delineada con todas sus aristas ocultas; represente en croquis (a mano alzada) una vista axonométrica de la pieza; acote completamente la pieza según las normas.

Solución: Planta con aristas ocultas y acotación: la solución oficial no incluye el dibujo resuelto; se corrige con este criterio: Croquis axonométrico: la solución oficial no incluye el dibujo resuelto; se corrige con este criterio: | Pregunta 4 (2,5 puntos) | Puntos | |---|---| | Obtención de la planta (quitar 0,1 p. por arista o eje, de más o de menos); (mal orientado o mal colocado, 0 p.) | 0,8 | | Calidad del trazado del croquis | 0,2 | | Croquis axonométrico (líneas) | 0,7 | | Acotación: representación y elección de cotas | 0,8 |
