Pregunta 4 · Dibujo técnico II PAU Valencia Ordinaria 2026

Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Ordinaria (2026)

Enunciado

PREGUNTA 4. Dados el perfil izquierdo y la planta de una pieza representados a escala 1:1 con todas sus líneas ocultas, sabiendo que tiene un plano de simetría, se pide:

- Represente el alzado delineado con todas sus aristas ocultas (0,8 p.).

- Represente en croquis (a mano alzada) una vista axonométrica de la pieza (0,9 p.).

- Acote completamente la pieza según las normas (0,8 p.). (2,5 PUNTOS)

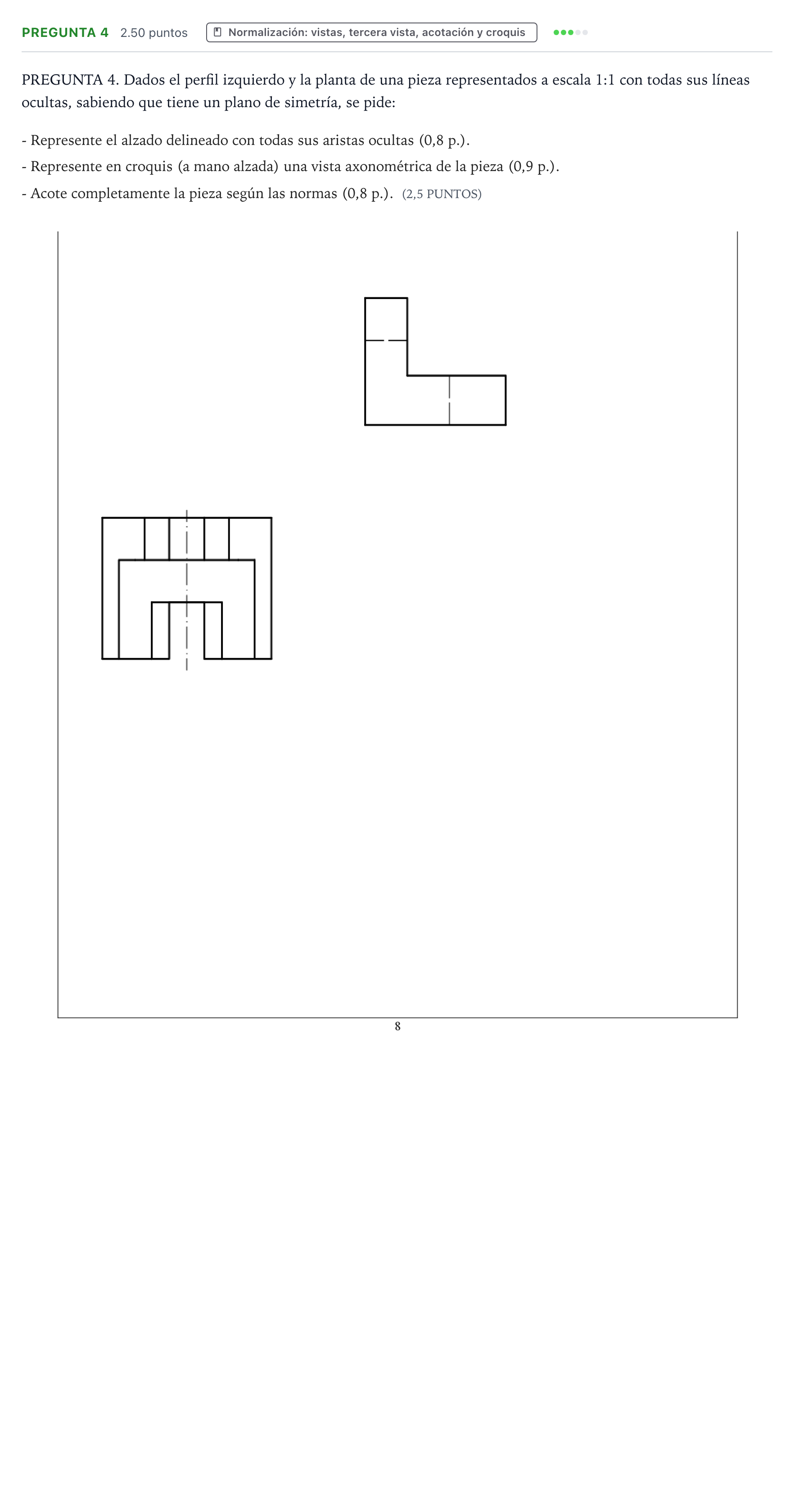

Enunciado: Pregunta 4 · Dibujo técnico II PAU Valencia Ordinaria 2026

Solución

Según los criterios oficiales de corrección

Represente el alzado delineado con todas sus aristas ocultas. Represente en croquis (a mano alzada) una vista axonométrica de la pieza. Acote completamente la pieza según las normas.

Solución: El solucionario oficial no incluye el dibujo resuelto; da los criterios de corrección: Alzado (0,8 p.): obtención del alzado con todas sus aristas ocultas y ejes. Se quitan 0,1 p. por cada arista o eje de más o de menos; si el alzado está mal orientado o mal colocado respecto a la planta y el perfil izquierdo, 0 p. Croquis axonométrico (0,9 p.): líneas del croquis axonométrico (0,7 p.) y calidad del trazado del croquis (0,2 p.). Acotación (0,8 p.): representación y elección de las cotas según las normas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
