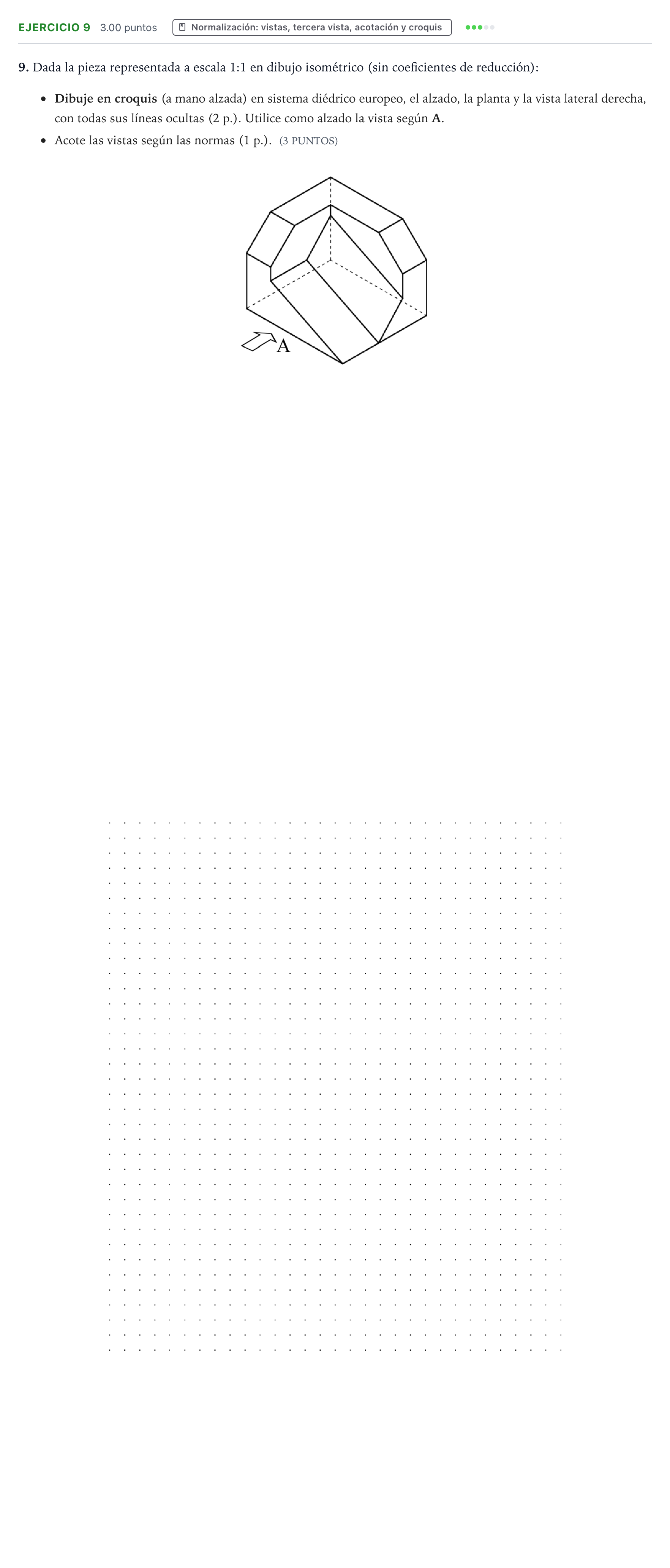

Problema 9 · Dibujo técnico II PAU Valencia Ordinaria 2024

Dibuje en croquis (a mano alzada) en sistema diédrico europeo, el alzado, la planta y la vista lateral derecha, con todas sus líneas ocultas. Utilice como alzado la vista según A. Acote las vistas según las normas.

Solución: Croquis diédrico en sistema europeo de la pieza acotado: - Alzado (según A): Contorno exterior que muestra los chaflanes superiores y el plano inclinado delantero que baja hacia el vértice inferior, junto con las aristas ocultas del túnel/vaciado interior. - Planta: Situada debajo del alzado, muestra la anchura total, la rampa central inclinada y las alas laterales biseladas. - Vista lateral derecha (perfil derecho): Situada a la izquierda del alzado, muestra la silueta lateral completa, la caída del plano inclinado y las líneas ocultas correspondientes al vaciado interno. - Acotación: Distribución equilibrada de cotas de dimensión (longitudes, alturas, profundidades totales y parciales) y de posición, evitando cotas sobre aristas ocultas y sin redundancias.
