Problema 10 · Dibujo técnico II PAU Valencia Ordinaria 2024

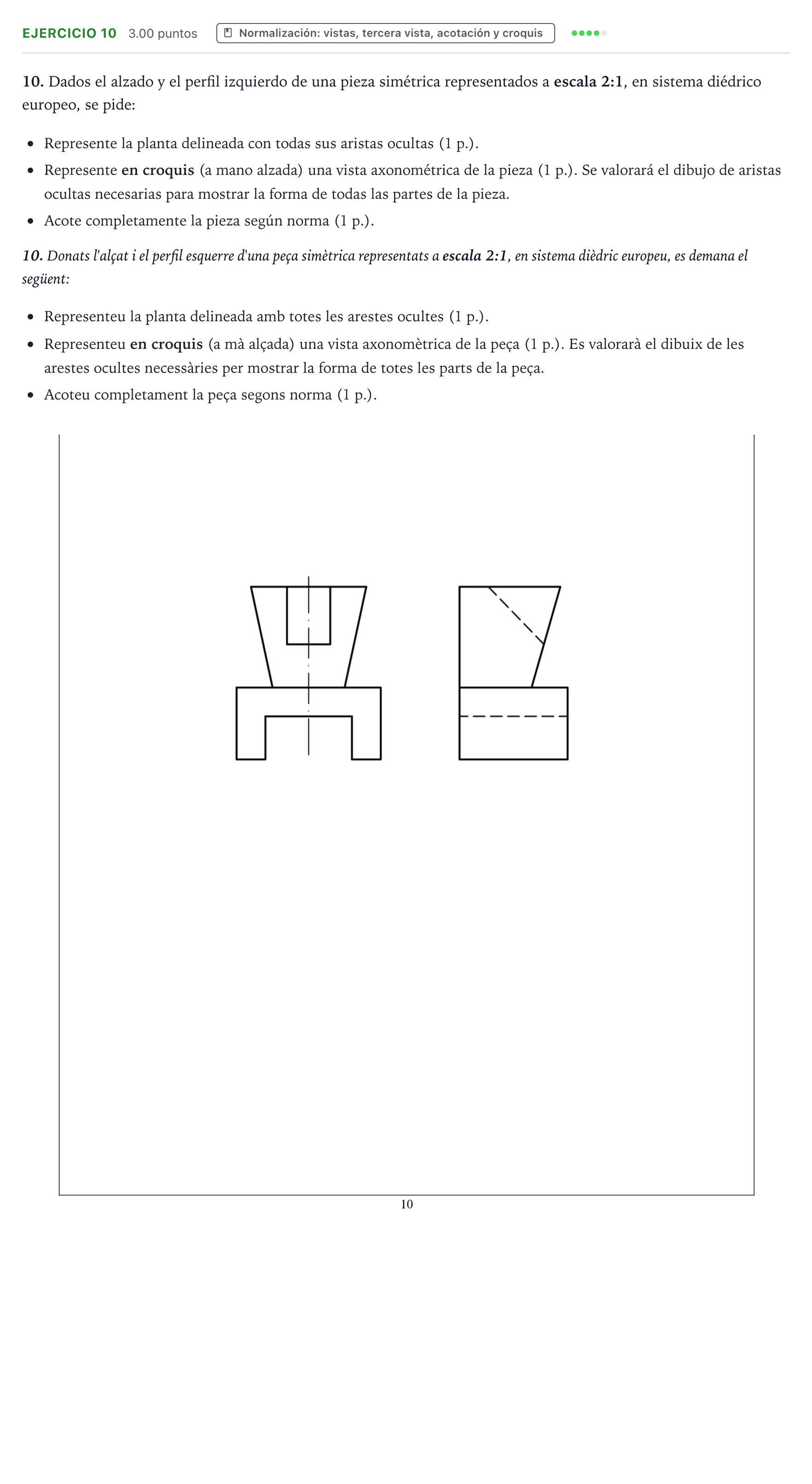

10. Dados el alzado y el perfil izquierdo de una pieza simétrica representados a escala 2:1, en sistema diédrico europeo, se pide:

Represente la planta delineada con todas sus aristas ocultas (1 p.).

Represente en croquis (a mano alzada) una vista axonométrica de la pieza (1 p.). Se valorará el dibujo de aristas ocultas necesarias para mostrar la forma de todas las partes de la pieza.

Acote completamente la pieza según norma (1 p.).

10. Donats l'alçat i el perfil esquerre d'una peça simètrica representats a escala 2:1, en sistema dièdric europeu, es demana el següent:

Representeu la planta delineada amb totes les arestes ocultes (1 p.).

Representeu en croquis (a mà alçada) una vista axonomètrica de la peça (1 p.). Es valorarà el dibuix de les arestes ocultes necessàries per mostrar la forma de totes les parts de la peça.

Acoteu completament la peça segons norma (1 p.).
