Pregunta 5 · Dibujo técnico II PAU Valencia Extraordinaria 2025

Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Extraordinaria (2025)

Enunciado

PREGUNTA 5. Dada la pieza representada a escala 1:1 en dibujo isométrico (sin coeficientes de reducción):

Dibuje en croquis (a mano alzada) en sistema diédrico europeo, el alzado, la planta y la vista lateral derecha con todas sus líneas ocultas (2 p.). Utilice como alzado la vista según A.

Acote las vistas según las normas (1 p.). (3 PUNTOS)

PREGUNTA 5. Donada la peça representada a escala 1:1 en dibuix isomètric (sense coeficients de reducció):

Dibuixeu-ne en croquis (a mà alçada) en sistema dièdric europeu l'alçat, la planta i la vista lateral dreta amb totes les línies ocultes (2 p.). Utilitzeu com a alçat la vista segons A.

Acoteu les vistes segons les normes (1 p.). (3 PUNTS)

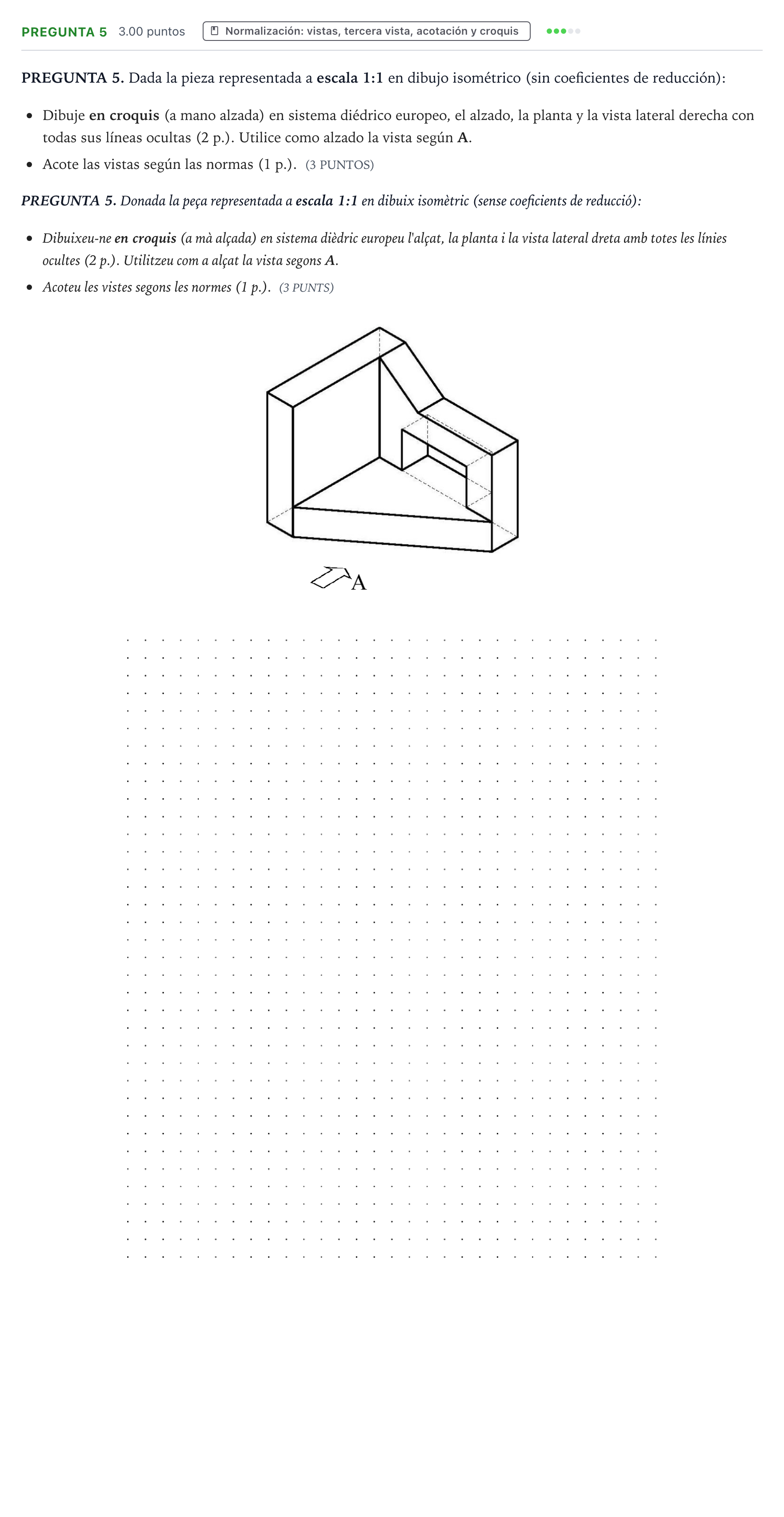

Enunciado: Pregunta 5 · Dibujo técnico II PAU Valencia Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

PREGUNTA 5. Dibuje en croquis en sistema diédrico europeo, el alzado, la planta y la vista lateral derecha con todas sus líneas ocultas (utilice como alzado la vista según A) y acote las vistas según normas.

Solución: Distribución y representación en sistema europeo: - Alzado (vista según A): Muestra el perfil trapezoidal frontal, el plano inclinado y el contorno del hueco pasante o rebaje. - Planta: Situada debajo del alzado, con la base triangular/trapezoidal, las aristas vistas del chaflán e inclinación, y las aristas ocultas correspondientes al vaciado inferior. - Vista lateral derecha (perfil derecho): Situada a la izquierda del alzado, mostrando la silueta en L/canto de la pared posterior, la rampa y las líneas ocultas del canal/rebaje. - Acotación: Líneas de cota, líneas auxiliares, flechas y cifras de cota que definen completamente la pieza sin redundancias.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
