Pregunta 5 · Dibujo técnico II PAU Valencia Ordinaria 2025

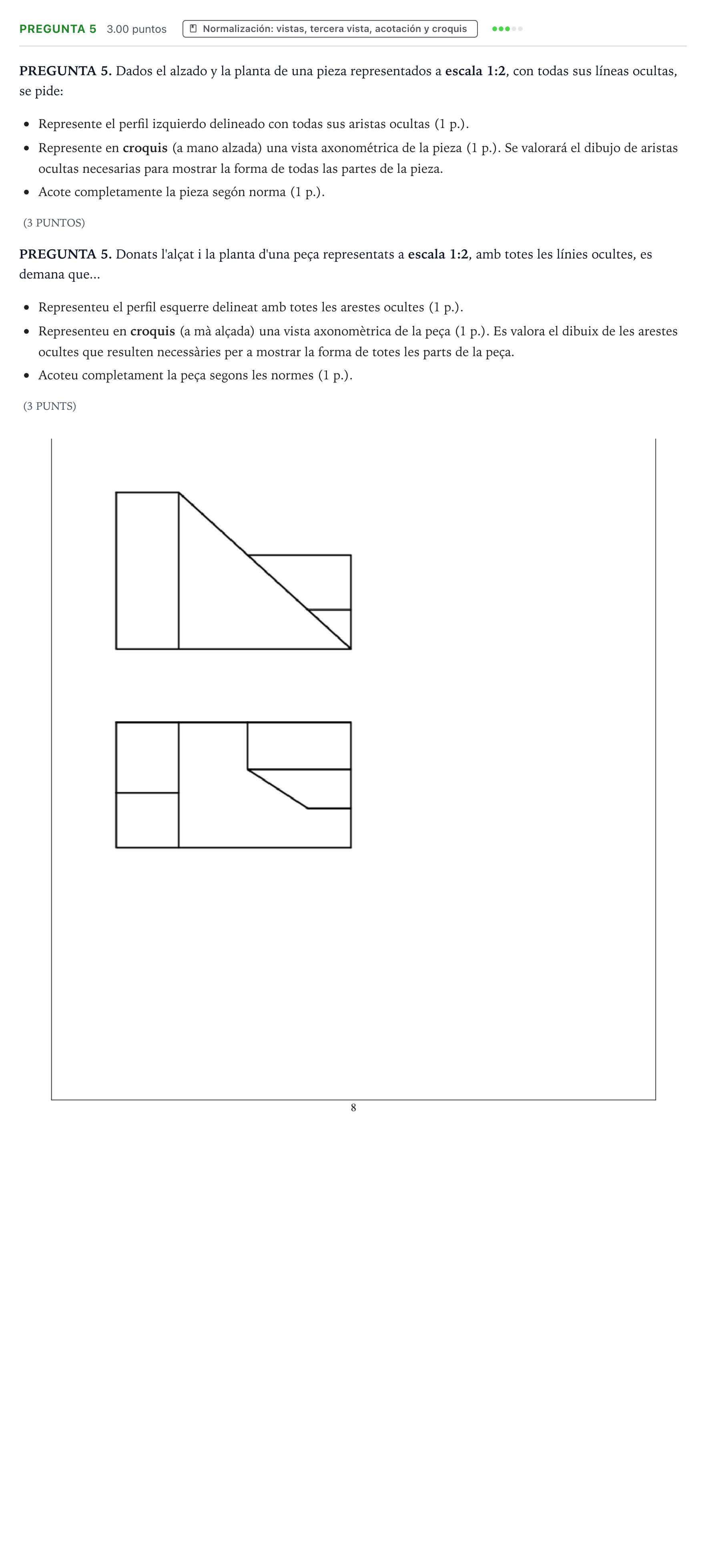

PREGUNTA 5. Dados el alzado y la planta de una pieza representados a escala 1:2, con todas sus líneas ocultas, se pide:

Represente el perfil izquierdo delineado con todas sus aristas ocultas (1 p.).

Represente en croquis (a mano alzada) una vista axonométrica de la pieza (1 p.). Se valorará el dibujo de aristas ocultas necesarias para mostrar la forma de todas las partes de la pieza.

Acote completamente la pieza segón norma (1 p.).

(3 PUNTOS)

PREGUNTA 5. Donats l'alçat i la planta d'una peça representats a escala 1:2, amb totes les línies ocultes, es demana que...

Representeu el perfil esquerre delineat amb totes les arestes ocultes (1 p.).

Representeu en croquis (a mà alçada) una vista axonomètrica de la peça (1 p.). Es valora el dibuix de les arestes ocultes que resulten necessàries per a mostrar la forma de totes les parts de la peça.

Acoteu completament la peça segons les normes (1 p.).

(3 PUNTS)
