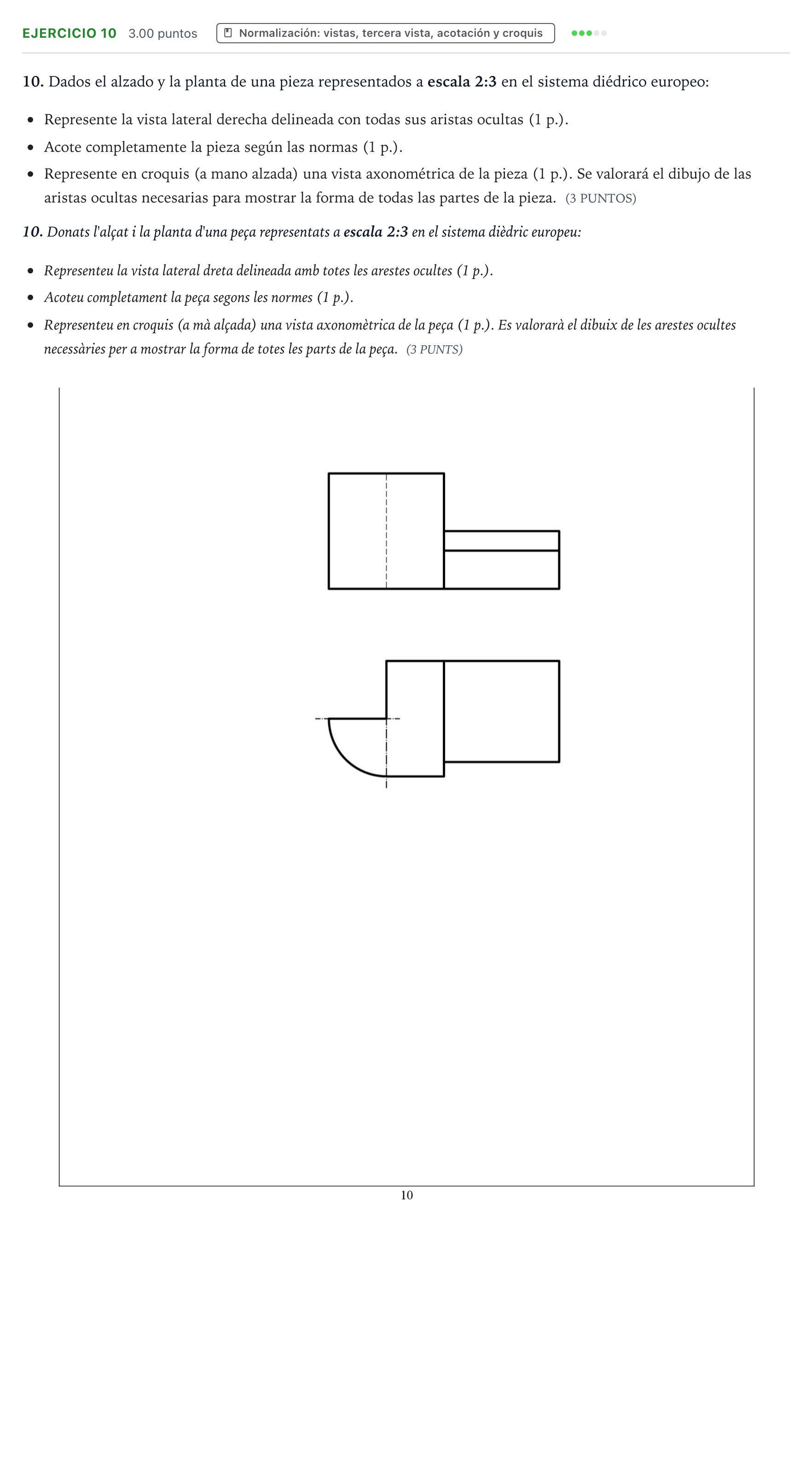

Problema 10 · Dibujo técnico II PAU Valencia Extraordinaria 2024

10. Represente la vista lateral derecha delineada con todas sus aristas ocultas, acote completamente la pieza según las normas y represente en croquis (a mano alzada) una vista axonométrica de la pieza.

Solución: 1. Vista lateral derecha (1 p.): - Situada a la izquierda del alzado según la disposición del sistema europeo. - Delineación correcta de contornos vistos y aristas ocultas generadas por los distintos niveles y perforaciones o vaciados cilíndricos/prismáticos de la pieza. 2. Acotación según normas (1 p.): - Cifras reales correctas calculadas aplicando la escala 2:3 (multiplicando las medidas del dibujo por 3/2). - Disposición normalizada de cotas: líneas de cota, líneas auxiliares de cota, flechas de cota y colocación de cifras de cota sin reiteraciones innecesarias. 3. Croquis axonométrico (1 p.): - Orientación adecuada que permita visualizar los detalles volumétricos principales. - Proporción general correcta y calidad de trazado a mano alzada. - Representación de las aristas ocultas necesarias para definir de forma inequívoca todas las partes de la pieza.
