Pregunta 5 · Dibujo técnico II PAU Valencia Extraordinaria DANA 2025

Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Extraordinaria DANA (2025)

Enunciado

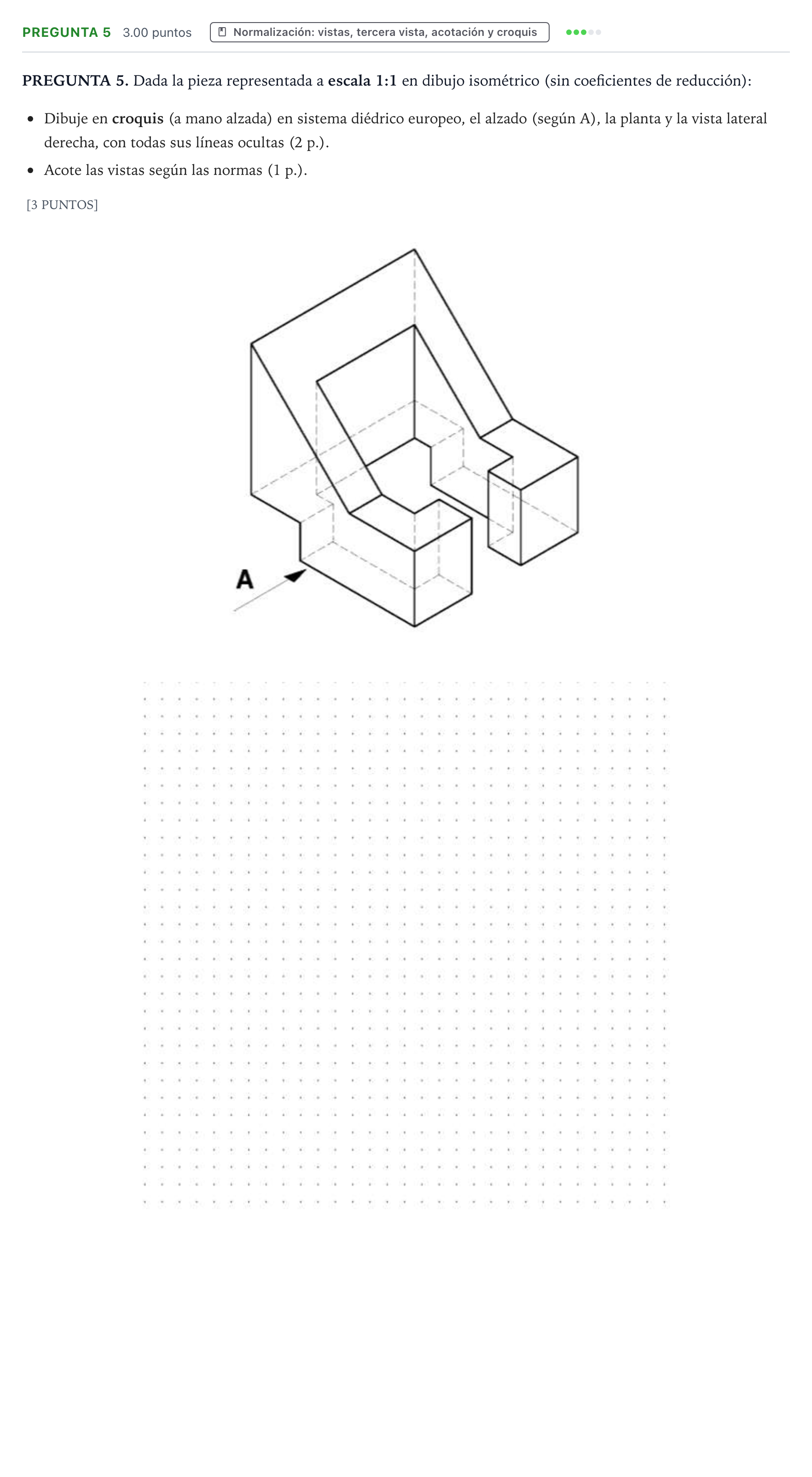

PREGUNTA 5. Dada la pieza representada a escala 1:1 en dibujo isométrico (sin coeficientes de reducción):

Dibuje en croquis (a mano alzada) en sistema diédrico europeo, el alzado (según A), la planta y la vista lateral derecha, con todas sus líneas ocultas (2 p.).

Acote las vistas según las normas (1 p.).

[3 PUNTOS]

Enunciado: Pregunta 5 · Dibujo técnico II PAU Valencia Extraordinaria DANA 2025

Solución

Según los criterios oficiales de corrección

Dibuje en croquis en sistema diédrico europeo el alzado (según A), la planta y la vista lateral derecha con líneas ocultas, y acote las vistas según normas.

Solución: Croquis a mano alzada con vistas normalizadas (alzado según la flecha A, planta debajo del alzado y vista lateral derecha situada a la izquierda del alzado) y acotación completa según normativa.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
