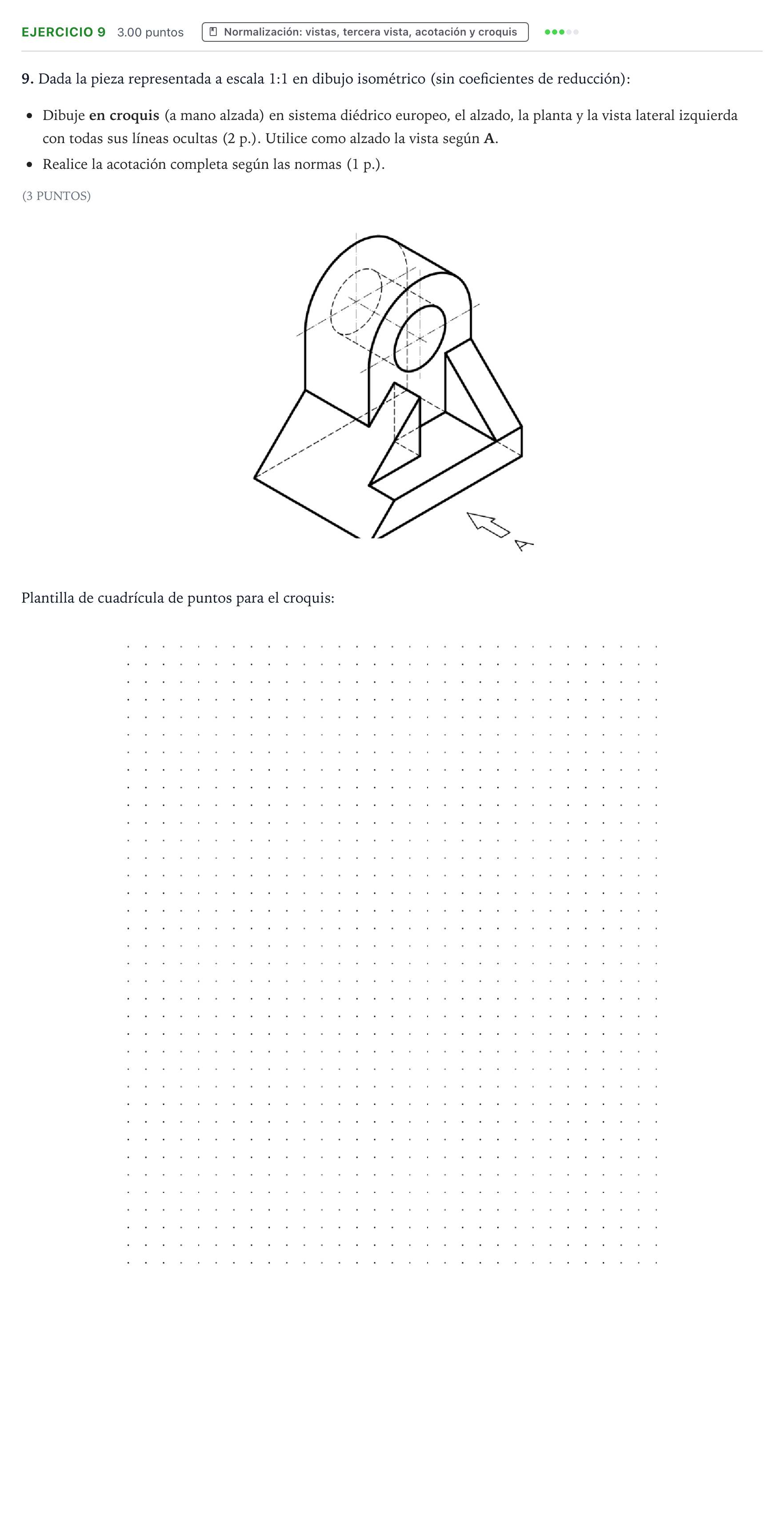

Problema 9 · Dibujo técnico II PAU Valencia Extraordinaria 2024

9. Dibuje en croquis (a mano alzada) en sistema diédrico europeo, el alzado, la planta y la vista lateral izquierda con todas sus líneas ocultas. Utilice como alzado la vista según A. Realice la acotación completa según las normas.

Solución: Vistas diédricas normalizadas y acotación completa: 1. Alzado (vista según flecha A): - Contorno trapezoidal simétrico en la base con el chaflán posterior y los dos nervios triangulares vistos de frente. - En la parte central y superior, la orejeta semicilíndrica con la circunferencia del taladro pasante vista en verdadera magnitud. - Líneas ocultas correspondientes al vaciado inferior o ranura bajo el cuerpo cilíndrico. - Ejes de revolución vertical y horizontal de la circunferencia superior. 2. Planta (proyectada debajo del alzado): - Anchura y profundidad máxima de la base trapezoidal. - Vista superior del cuerpo semicilíndrico y la forma trapezoidal/ranurada inferior. - Los nervios vistos como rectángulos paralelos. - Líneas ocultas que representan el contorno del taladro cilíndrico pasante horizontal y sus correspondientes ejes de simetría. 3. Vista lateral izquierda (proyectada a la derecha del alzado): - Perfil en L o escalonado que muestra la pendiente del nervio de refuerzo triangular apoyado contra el cuerpo cilíndrico. - Sección semicircular superior tangente a las caras verticales. - Circunferencia o contorno del cilindro y generatrices ocultas del taladro pasante cilíndrico. - Ranura o escalón inferior visible u oculto según corresponda. 4. Acotación según normas: - Cotas de dimensión: diámetro del orificio pasante (símbolo $\varnothing$), radio exterior del semicilindro superior (símbolo $R$), anchura, profundidad y altura totales de la pieza. - Cotas de posición: distancia del eje del orificio pasante a la base inferior y centrado respecto a la simetría. - Espesor de la pared/orejeta, grosor y longitud de los nervios de refuerzo y dimensiones del rebaje inferior. - Aplicación correcta de líneas de cota, líneas auxiliares de cota, flechas y cifras de cota sin repetir cotas innecesarias.
