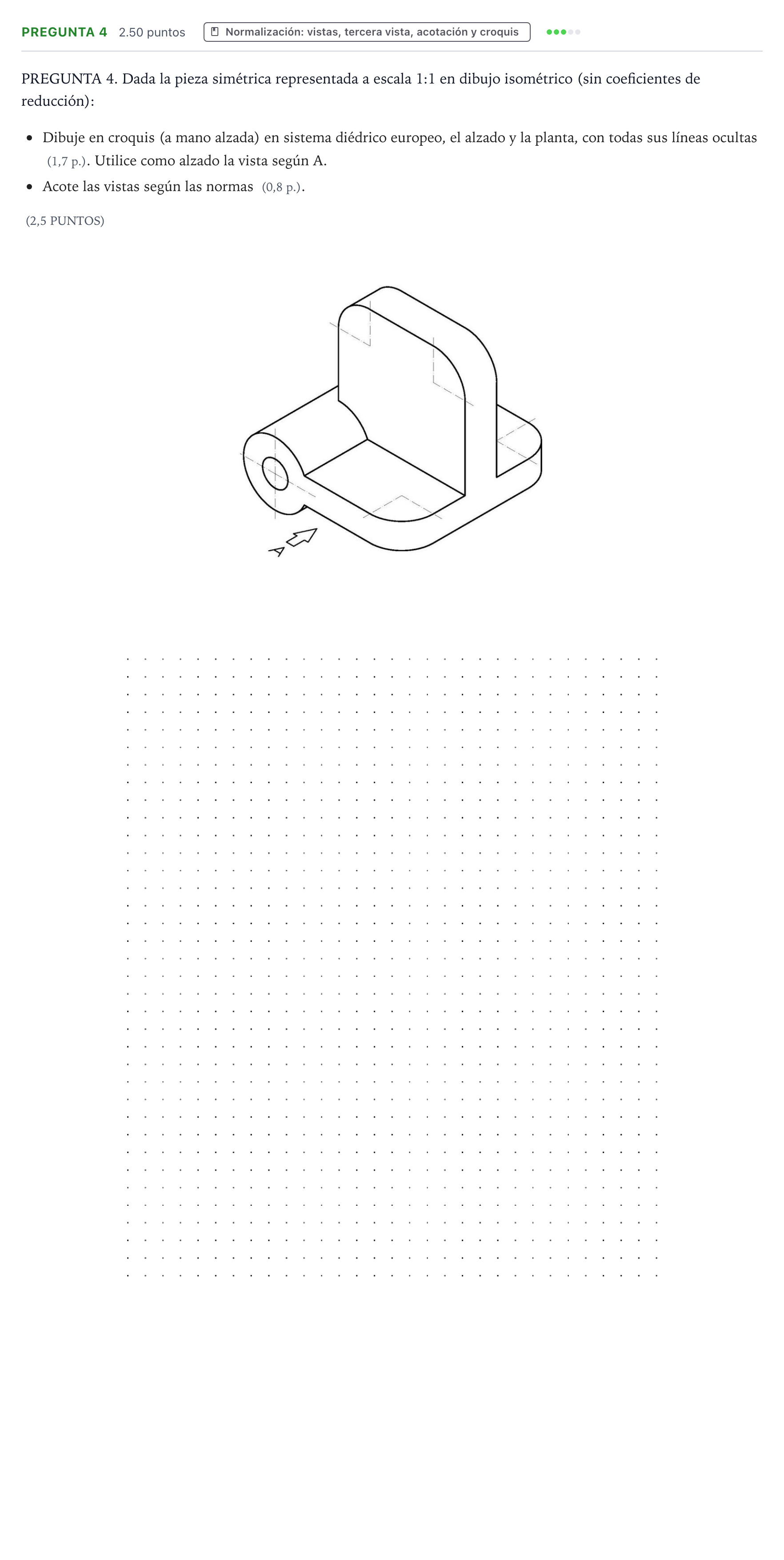

Pregunta 4 · Dibujo técnico II PAU Valencia Extraordinaria 2026

Dibuje en croquis (a mano alzada) en sistema diédrico europeo, el alzado y la planta, con todas sus líneas ocultas. Utilice como alzado la vista según A. Acote las vistas según las normas.

Solución: El solucionario oficial no incluye el dibujo resuelto; da estos criterios de corrección: - Alzado (vista según A): 0,7 p. Se quita 0,1 p. por arista o eje de más o de menos; mal orientado o mal colocado, 0 p. - Planta: 0,7 p. Se quita 0,1 p. por arista o eje de más o de menos; mal orientada o mal colocada, 0 p. - Calidad del trazado del croquis (proporcionalidad de las vistas): 0,3 p. - Acotación: representación y elección de cotas: 0,8 p. El croquis correcto tiene el alzado visto en la dirección de la flecha A y la planta debajo de él, alineada (sistema europeo), con todas las aristas vistas, las aristas ocultas en trazo discontinuo (por ejemplo, el agujero pasante del cilindro donde no se vea directamente) y los ejes de simetría y de los elementos circulares en trazo y punto. Las vistas guardan las proporciones de la pieza y se acotan según las normas UNE/ISO, sin repetir cotas.
