Pregunta 5 · Dibujo técnico II PAU Valencia Ordinaria solapamiento 2025

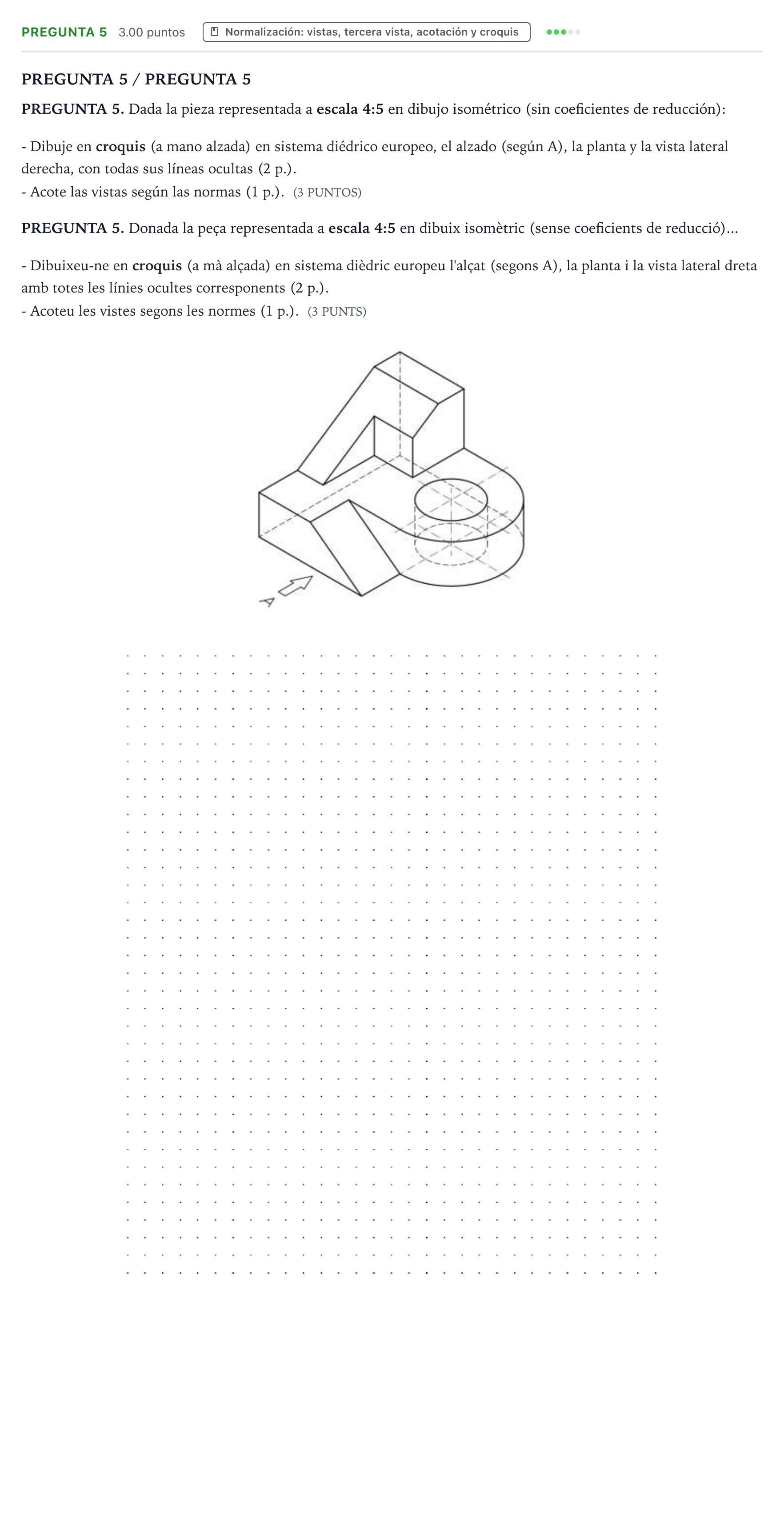

PREGUNTA 5. Dibuje en croquis en sistema diédrico europeo el alzado, la planta y la vista lateral derecha, con todas sus líneas ocultas, y acote las vistas según las normas.

Solución: Croquis normalizado a mano alzada de las tres vistas en sistema europeo: - Alzado (según flecha A): vista frontal mostrando la rampa frontal, el escalón intermedio y las líneas ocultas del taladro cilíndrico. - Planta: situada debajo del alzado, con el contorno exterior rectangular y semicircular, el taladro cilíndrico visto en verdadera magnitud con sus ejes de simetría, y la arista inclinada de la rampa. - Perfil / Vista lateral derecha: colocada a la izquierda del alzado, mostrando el perfil en L/rampa, con la línea oculta del plano inclinado y el taladro pasante. - Acotación normalizada: cotas funcionales necesarias (longitudes totales, radios, diámetro del taladro con símbolo $\varnothing$, alturas y posiciones de ejes) con cifras reales de la pieza considerando la escala 4:5.
