Problema 8 · Dibujo técnico II PAU Valencia Ordinaria 2023

Represente el alzado delineado con todas sus aristas ocultas, acote completamente la pieza y represente en croquis una vista axonométrica.

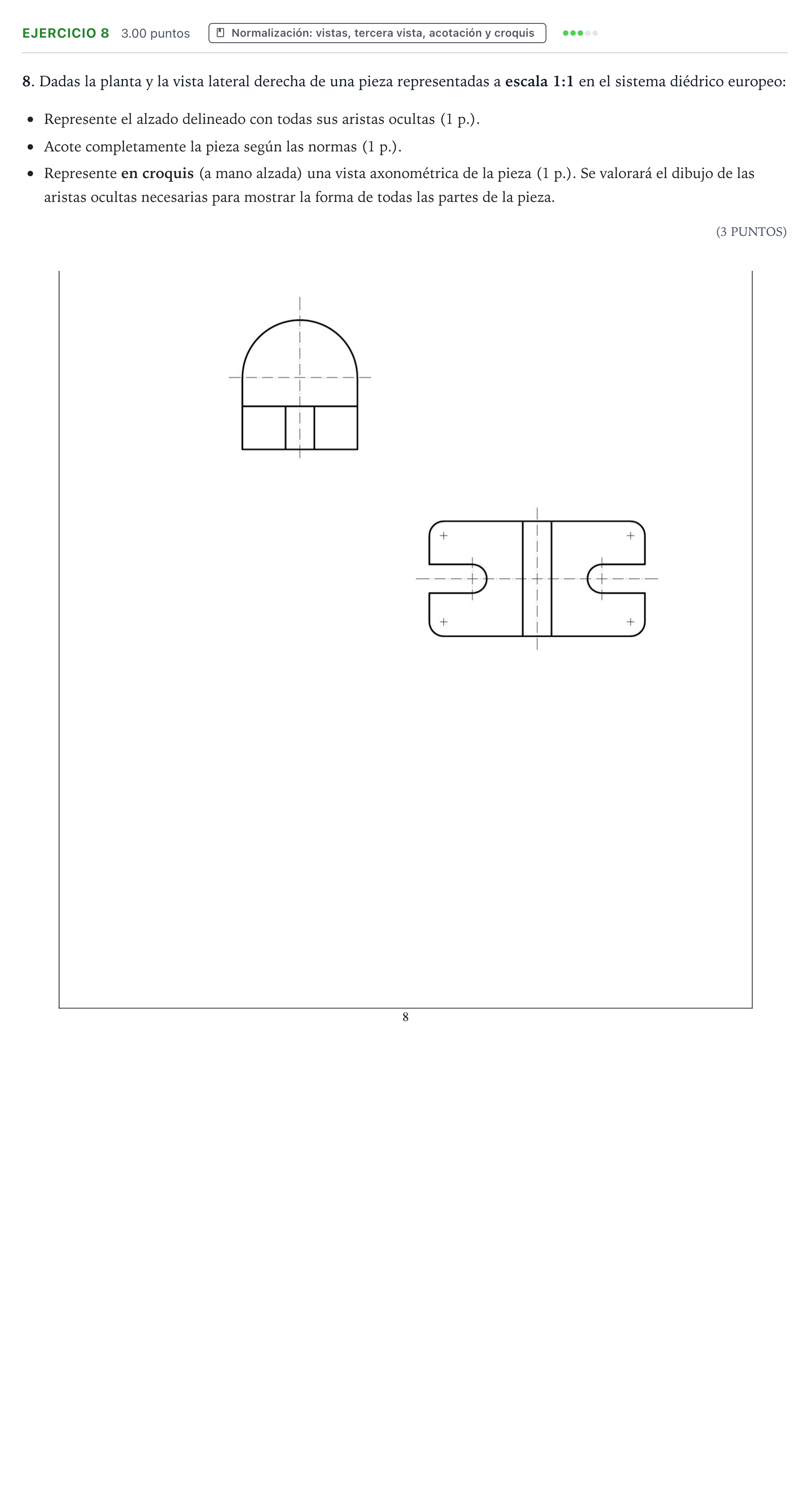

Solución: Interpretación de las vistas. En el sistema europeo la planta va debajo del alzado y la vista lateral derecha a la izquierda del alzado. Por tanto, la vista de arriba a la izquierda es el perfil derecho, la de abajo a la derecha es la planta, y el alzado se dibuja en el hueco de arriba a la derecha: encima de la planta (mismas anchuras) y a la derecha del perfil (mismas alturas). La pieza es una placa base rectangular con las cuatro esquinas verticales redondeadas y una ranura en U abierta en cada extremo (en el eje longitudinal), y un nervio vertical en el centro, perpendicular a la longitud de la placa, que ocupa todo el fondo y termina en semicírculo (su contorno es el que se ve en el perfil). Las dos líneas verticales de la parte inferior del perfil son los bordes de la ranura en U vistos de frente. Alzado (1 p.): - Rectángulo de la placa base: el largo de la planta por el grueso de la placa del perfil. - Encima, centrado, el nervio: un rectángulo del ancho de la franja central de la planta, desde la cara superior de la placa hasta la altura máxima del semicírculo. Donde el semicírculo es tangente a los lados rectos no se dibuja arista. - Aristas ocultas: el fondo semicircular de cada ranura en U se ve como una línea vertical discontinua en todo el grueso de la placa (una a cada lado del nervio). - Ejes: eje vertical del nervio y ejes de los semicírculos de las ranuras. Acotación (1 p.) (medidas aproximadas tomadas de la hoja a escala 1:1; compruébalas con la regla sobre el papel): largo total ≈ 60, fondo ≈ 32, grueso de la placa ≈ 12, altura total ≈ 36, espesor del nervio ≈ 8, radio del nervio ≈ R16 (centro en su eje, a unos 28 de la base), ancho de las ranuras ≈ 8 (R4) con el centro de su semicírculo a unos 12 del extremo, y radio de las esquinas ≈ R4. Cada cota una sola vez, en la vista que mejor muestra la forma (el radio del nervio en el perfil, las ranuras y las esquinas en la planta, alturas en el alzado o el perfil), con líneas de cota y auxiliares finas y cifras encima de la línea de cota. Croquis axonométrico (1 p.): a mano alzada, en isométrica o caballera: la placa con sus esquinas redondeadas y las dos ranuras en U, y el nervio centrado con la parte superior semicircular. Se dibujan discontinuas las aristas ocultas necesarias para entender la forma, como el fondo de la ranura del lado de atrás si queda tapado por el nervio.
