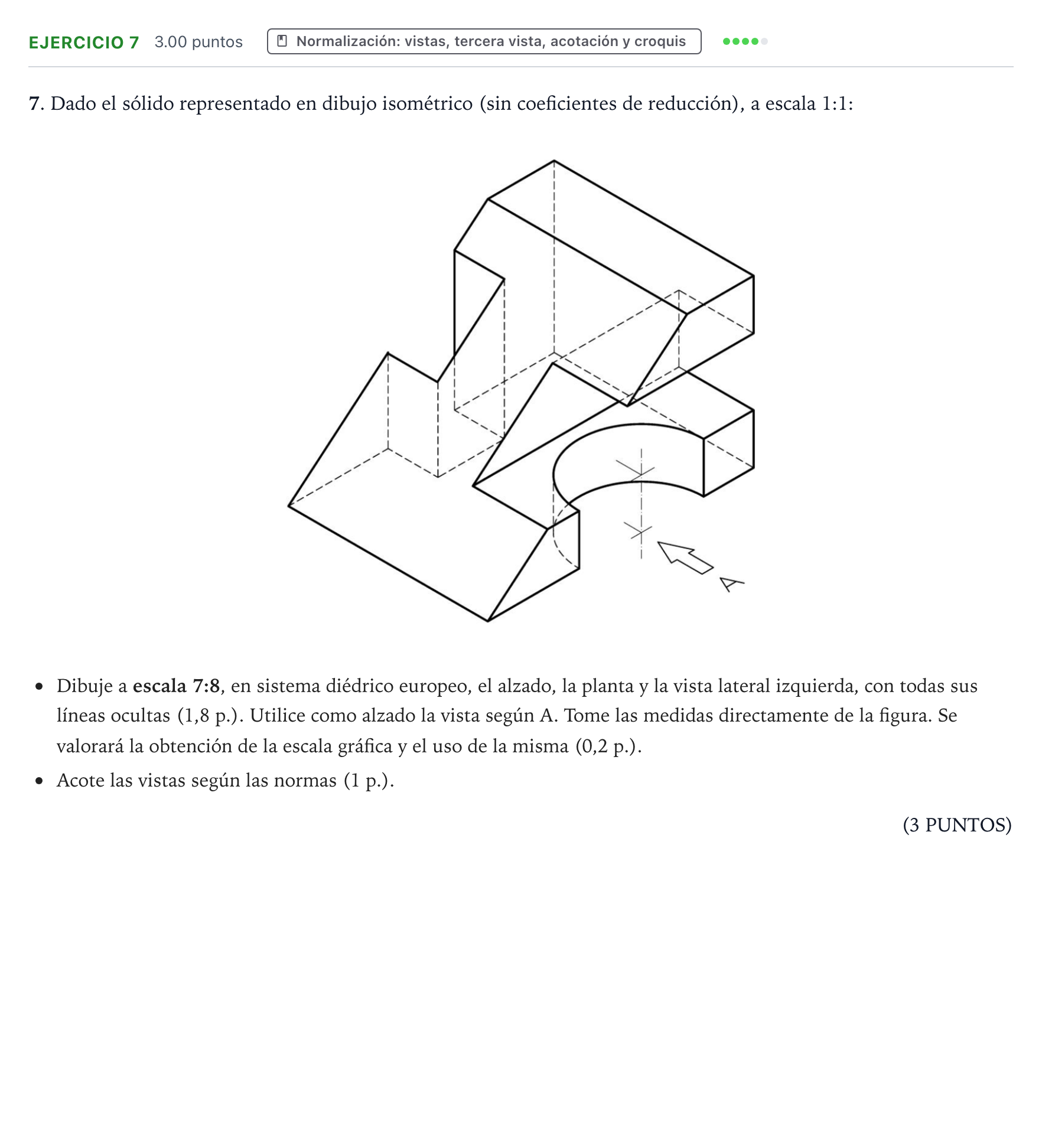

Problema 7 · Dibujo técnico II PAU Valencia Ordinaria 2023

Dibuje a escala 7:8, en sistema diédrico europeo, el alzado, la planta y la vista lateral izquierda, con todas sus líneas ocultas. Utilice como alzado la vista según A. Acote las vistas según las normas.

Solución: *El solucionario oficial solo da el reparto de puntos, sin el dibujo resuelto. Compara tu lámina con estos elementos:* 1. Escala gráfica 7:8. Construida por Thales: sobre una recta se llevan 8 unidades iguales y sobre otra recta que sale del mismo origen, 7 unidades iguales; se unen los extremos y, trazando paralelas a esa unión, cada medida tomada de la figura (a escala 1:1) se transforma en su medida a escala 7:8. Todas las vistas se dibujan con las medidas pasadas por esta escala (7/8 de las de la figura). 2. Disposición en sistema europeo. El alzado (vista según la flecha A) arriba; la planta justo debajo del alzado; la vista lateral izquierda a la derecha del alzado. Las tres vistas alineadas (alzado y planta con las mismas anchuras; alzado y perfil con las mismas alturas; planta y perfil con las mismas profundidades). 3. Alzado (vista A). Contorno exterior de la pieza visto en la dirección de la flecha, con la misma anchura y altura total que la figura. Las caras planas inclinadas de la pieza (los planos oblicuos de la parte delantera y del bloque alto) aparecen como rectas inclinadas o como caras limitadas por sus aristas, según se vean de canto o no. El rebaje semicilíndrico de eje vertical se ve de perfil: sus generatrices de contorno son rectas verticales y su eje se dibuja con línea fina de trazo y punto. Todas las aristas que quedan detrás de otras caras, en línea discontinua. 4. Planta. Vista desde arriba: el rebaje semicilíndrico aparece en verdadera magnitud como una semicircunferencia, con su centro marcado por dos ejes perpendiculares. Se ven las aristas de todos los escalones y las caras inclinadas como superficies limitadas por sus aristas. Las aristas tapadas por el bloque superior, en discontinua. 5. Perfil izquierdo. Vista desde la izquierda del observador que mira según A, con la misma altura que el alzado y la misma profundidad que la planta. Las caras inclinadas que se ven de canto aparecen como rectas oblicuas; el semicilindro, como rectángulo limitado por sus generatrices, con el eje de trazo y punto. Aristas no visibles, en discontinua. 6. Acotación. Cotas con las medidas reales de la pieza (las de la figura, no las reducidas), repartidas entre las tres vistas sin repetirlas: dimensiones totales (anchura, profundidad y altura), las de cada escalón, las posiciones de los planos inclinados y el radio del rebaje (con el símbolo R) y la posición de su centro. Líneas de cota y auxiliares finas, flechas o trazos oblicuos normalizados, cifras encima de la línea de cota y legibles desde abajo o desde la derecha.
