Problema 7 · Dibujo técnico II PAU Valencia Extraordinaria 2023

Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Extraordinaria (2023)

Enunciado

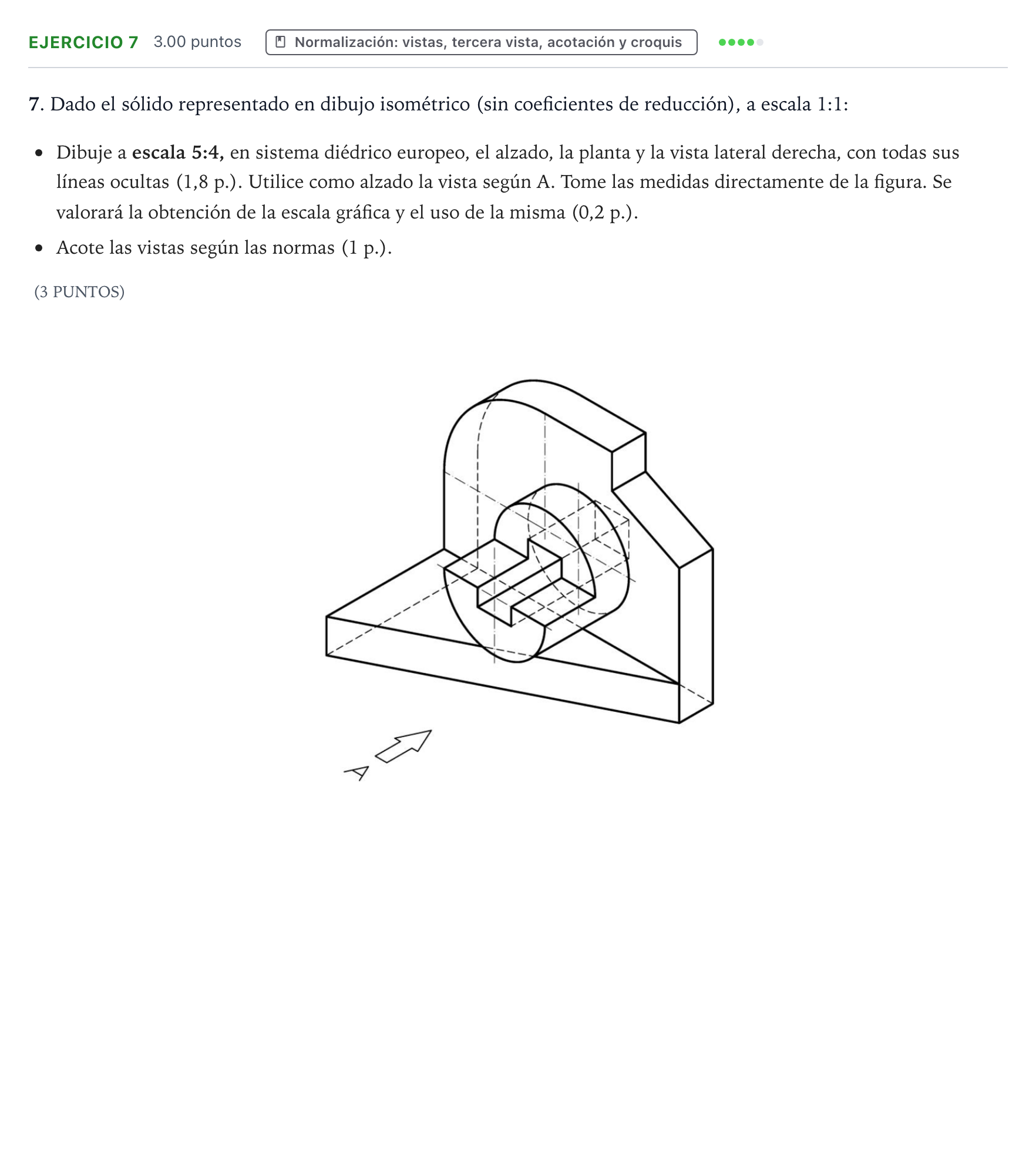

7. Dado el sólido representado en dibujo isométrico (sin coeficientes de reducción), a escala 1:1:

Dibuje a escala 5:4, en sistema diédrico europeo, el alzado, la planta y la vista lateral derecha, con todas sus líneas ocultas (1,8 p.). Utilice como alzado la vista según A. Tome las medidas directamente de la figura. Se valorará la obtención de la escala gráfica y el uso de la misma (0,2 p.).

Acote las vistas según las normas (1 p.).

(3 PUNTOS)

Enunciado: Problema 7 · Dibujo técnico II PAU Valencia Extraordinaria 2023

Solución

Según los criterios oficiales de corrección

Dibuje a escala 5:4, en sistema diédrico europeo, el alzado, la planta y la vista lateral derecha, con todas sus líneas ocultas. Acote las vistas según las normas.

Solución: *El solucionario oficial solo da el reparto de puntos; esta es una resolución orientativa. Las medidas se toman de la figura con la regla y se multiplican por 1,25.* Escala gráfica 5:4: un segmento de referencia en el que cada unidad real (por ejemplo, 10 mm de la figura) mide 10⋅54=12,510 \cdot \frac{5}{4} = 12{,}5 mm en el dibujo, dividido en unidades y con la contraescala de la izquierda subdividida (por Thales) para leer milímetros. Todas las medidas del dibujo se trasladan desde esta escala. Disposición (sistema europeo): alzado (vista según A) arriba; planta debajo del alzado, alineada con él en vertical; vista lateral derecha a la IZQUIERDA del alzado, alineada con él en horizontal. Alzado (vista A): de frente se ve la pieza completa con sus tres volúmenes: abajo, la base como un rectángulo de la altura de la placa; encima, el contorno de la placa vertical, con la parte izquierda terminada en semicírculo y la derecha con el escalón superior y la arista inclinada (chaflán) que baja hacia el lateral; delante, la circunferencia del cilindro saliente (comprueba en la figura la posición de su centro respecto al arco superior de la placa), con el contorno de la ranura escalonada tallada en su cara. Las aristas de la ranura que quedan detrás de otras y las partes de la base ocultas por la placa van en línea discontinua. Ejes de simetría y centro del cilindro en trazo y punto. Planta: la base vista desde arriba con su contorno real (incluida la arista oblicua de su cara superior), la placa vertical como una banda rectangular del grosor de la placa y, delante de ella, el cilindro como un rectángulo de ancho igual a su diámetro y largo igual a lo que sobresale, con las aristas de la ranura; las aristas que quedan bajo el cilindro o la placa, discontinuas. Vista lateral derecha: el perfil en L formado por la base y la placa (con el chaflán de la parte derecha a la vista), el cilindro como un rectángulo saliente de la placa y, en discontinuo, el arco superior de la placa y las aristas interiores de la ranura que no se ven desde la derecha. Acotación (norma UNE): cotas con las medidas reales (no las del dibujo a escala), sin repetir ninguna, repartidas entre las tres vistas donde la forma se ve mejor: largo, ancho y alto totales; grosor de la base y de la placa; radio del arco superior (R) y diámetro del cilindro (Ø) con su saliente; posición del centro del cilindro; anchos y profundidades de la ranura escalonada; posición y tamaño del escalón y del chaflán. Líneas de cota finas, flechas cerradas, cifras encima de la línea de cota y legibles desde abajo o desde la derecha.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
