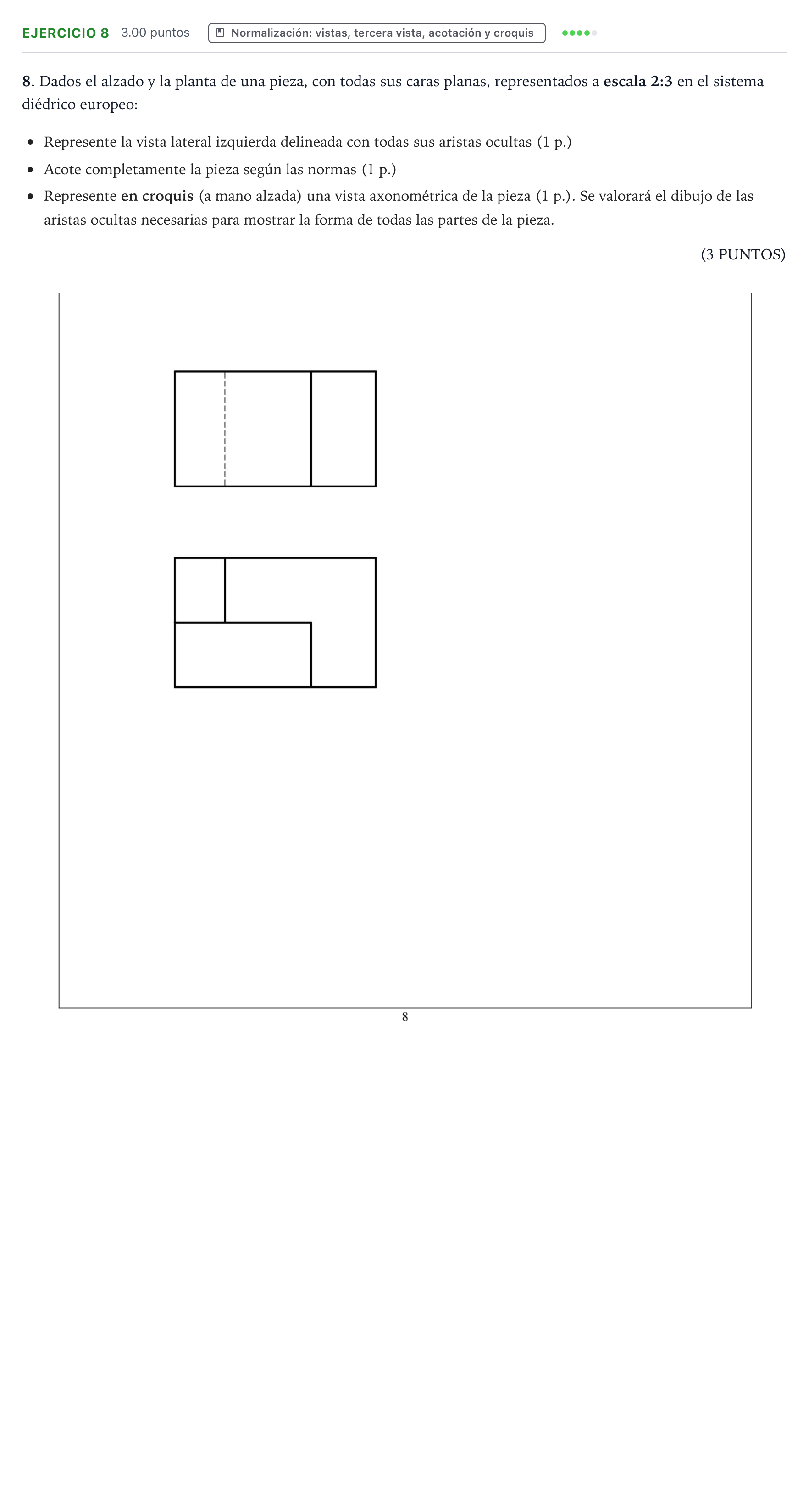

Problema 8 · Dibujo técnico II PAU Valencia Extraordinaria 2023

Represente la vista lateral izquierda delineada con todas sus aristas ocultas, acote completamente la pieza y represente en croquis una vista axonométrica.

Solución: *El solucionario oficial solo da el reparto de puntos, sin el dibujo resuelto. Las dos vistas dadas no determinan el sólido de manera única: hay (al menos) dos piezas compatibles con el alzado y la planta, y las dos se consideran válidas.* Lectura común de las vistas. Llamamos anchura a la dimensión horizontal del alzado, profundidad a la vertical de la planta (en el sistema europeo, el borde de la planta más próximo al alzado es la parte trasera) y altura a la del alzado. En la planta hay tres caras: - B, en forma de L: toda la franja derecha (desde la línea vertical visible del alzado hasta el borde derecho) más la mitad trasera a partir de la línea discontinua. Es la cara superior horizontal, a la altura máxima. - C, la mitad delantera a la izquierda de la línea visible: un plano inclinado que baja desde la altura máxima (en la mitad de la profundidad) hasta el suelo (en el borde delantero). Por eso en el alzado se ve como una cara que ocupa toda la altura y la línea vertical visible es el canto del bloque derecho. - A, la mitad trasera a la izquierda de la línea discontinua: otro plano inclinado, oculto detrás de C en el alzado; la arista oculta vertical es el canto del bloque B junto a A. Opción 1 (tejado a dos aguas). A baja desde la altura máxima en la mitad de la profundidad hasta el suelo en el borde trasero, de modo que A y C forman una cumbrera a media profundidad. - Vista lateral izquierda: rectángulo de anchura igual a la profundidad de la planta y altura igual a la del alzado, con dos diagonales visibles que forman una Λ: desde la esquina inferior delantera hasta el punto medio del lado superior, y desde ahí hasta la esquina inferior trasera. Sin aristas ocultas. Opción 2 (escalón con caída vertical). A sube desde el suelo, a media profundidad, hasta la altura máxima en el borde trasero; entre C y A queda una cara vertical a media profundidad. - Vista lateral izquierda: el mismo rectángulo con dos diagonales paralelas visibles (de la esquina inferior delantera al punto medio superior, y del punto medio inferior a la esquina superior trasera) y una línea vertical visible de toda la altura en el centro. Sin aristas ocultas. En las dos opciones la vista lateral se coloca a la derecha del alzado (sistema europeo), alineada en altura con él y con la profundidad de la planta. Acotación. Cotas de las dimensiones reales (las medidas del dibujo divididas por la escala 2:3, es decir, multiplicadas por 3/2): anchura, profundidad y altura totales, y la posición de las dos líneas que separan las caras (anchura del bloque derecho y del escalón trasero izquierdo, y la media profundidad). Cotas repartidas entre las vistas sin repetirse, con líneas finas, flechas o trazos normalizados y cifras legibles. Croquis axonométrico: a mano alzada, en isométrica o caballera: bloque en L con la cara superior B horizontal, el plano inclinado C bajando hacia delante y el plano A según la opción elegida (bajando hacia atrás en la opción 1; subiendo hacia atrás con la cara vertical a media profundidad en la opción 2), con las aristas ocultas necesarias.
